軟件測試開發技術UML2.0合成結構圖簡單說明與范例

　　什么是組件(Component)

　　將某一個元素，視為 “整體(whole)” 時，觀察該元素的外顯行為與內在特征。

　　組件 = 接口 + 實現接口的類別(不一定是只有一個)。

　　組件的觀點

　　外部觀點(黑箱式) – 凸顯該組件所提供(provide)與所需求(required)的界面(interface)。

　　內部觀點(白箱式) – 組件內部結構(internal structure) “組成元素” 的關系。

　　組件與合成結構(Composite Structure)圖

　　將焦點關注在某一個組件(Component)

　　組件外顯的接口(interface)。

　　組件內部組件(part)的連結關系。

　　接口系由內部的那個組件所委托(delegate)實做的。

　　UML 2.0 新增最有價值的新視圖;也可以視為是早期 UML 類別圖中對“黑色菱形”的合成關系的一種擴充、延伸、升級。

　　組件的內部結構描述

　　內部相互連結(interconnected)組件(part)的結構(Structure)。

　　系統執行期間(run-time)內部相互連結的個體(instances)結構。

　　例，一艘小型動力艇，內部系由一具引擎及一至四個推進器組成并履行小艇推進的功能。

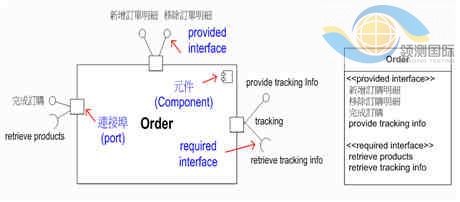

　　范例—利用兩種不同的呈現方式展示 Order 組件與其接口

　　組件的 “提供” 與 “需求” 接口
