電子商務項目-需求分析與建模第一部分

（4）數據流圖（DFD）

 數據流程圖：利用它可以顯示貫穿某個系統或程序的一般信息流的功能分析工具。在 DFD 模型中可以表示進程之間的信息交換過程。

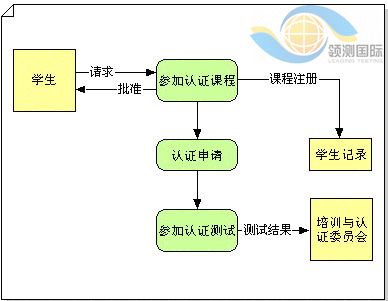

如：下面的學生選課的一般流程

•  DFD使用四種基本元素來描述系統的行為----過程（指 DFD 模型中任何生成、使用、轉換或破壞數據的活動）、實體、數據流（數據流表示流入和流出進程的不連續數據包）和數據存儲。
•  DFD作為結構化系統分析與設計的主要方法，已經得到了廣泛的應用，DFD尤其適用于MIS系統的表述。因為DFD方法直觀易懂，使用者可以方便地得到系統的邏輯模型和物理模型，但是從DFD圖中無法判斷活動的時序關系。

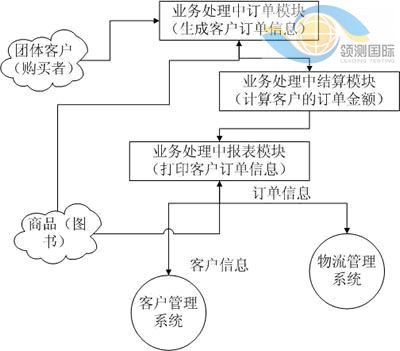

下面為利用微軟的Visio所畫出的本項目中的網上書店中的團體客戶訂購業務的數據流圖

下面為利用微軟的Visio所畫出的本項目中的Ebank中的個人客戶存錢業務中的數據流示意圖
