圖字(從上到下)：CD銷售系統;查看樂隊CD的銷售統計;樂隊經理;查看Billboard 200排行榜報告;唱片經理;查看特定CD的銷售統計;檢索最新的Billboard 200排行榜報告;排行榜報告服務
用例圖通常用于表達系統或者系統范疇的高級功能。如圖1所示，可以很容易看出該系統所提供的功能。這個系統允許樂隊經理查看樂隊CD的銷售統計報告以及Billboard 200排行榜報告。它也允許唱片經理查看特定CD的銷售統計報告和這些CD在Billboard 200排行榜的報告。這個圖還告訴我們，系統將通過一個名為"排行榜報告服務"的外部系統提供Billboard排行榜報告。
此外，在用例圖中，沒有列出的用例表明了該系統不能完成的功能。例如，它不能提供給樂隊經理收聽Billboard 200上不同專輯中的歌曲的途徑 -- 也就是說，系統沒有引用一個叫做"收聽Billboard 200上的歌曲"的用例。這種缺少不是一件小事。在用例圖中提供清楚的、簡要的用例描述，項目贊助商就很容易看出系統是否提供了必須的功能。
類圖
類圖表示不同的實體(人、事物和數據)如何彼此相關;換句話說，它顯示了系統的靜態結構。類圖可用于表示邏輯類，邏輯類通常就是業務人員所談及的事物種類--搖滾樂隊、CD、廣播劇;或者貸款、住房抵押、汽車信貸以及利率。類圖還可用于表示實現類，實現類就是程序員處理的實體。實現類圖或許會與邏輯類圖顯示一些相同的類。然而，實現類圖不會使用相同的屬性來描述，因為它很可能具有對諸如Vector和HashMap這種事物的引用。
類在類圖上使用包含三個部分的矩形來描述，如圖2所示。最上面的部分顯示類的名稱，中間部分包含類的屬性，最下面的部分包含類的操作(或者說"方法")。
圖2：類圖中的示例類對象
根據我的經驗，幾乎每個開發人員都知道這個類圖是什么，但是我發現大多數程序員都不能正確地描述類的關系。對于像圖3這樣的類圖，您應該使用帶有頂點指向父類的箭頭的線段來繪制繼承關系1，并且箭頭應該是一個完全的三角形。如果兩個類都彼此知道對方，則應該使用實線來表示關聯關系;如果只有其中一個類知道該關聯關系，則使用開箭頭表示。

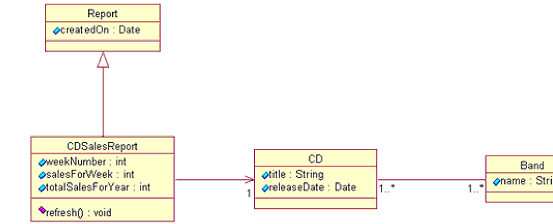

圖3：一個完整的類圖，包括了圖2所示的類對象
