基于UML的工作流管理系統分析
發布: 2009-10-30 11:15 |
作者: 不詳 |
來源:
領測軟件測試網采編 |
查看: 35次 | 進入軟件測試論壇討論
領測軟件測試網
這里僅給出
用例ProcessMonitor 的具體功能分析。這些功能分析作為對ProcessMonitor 用例的注釋,不在用例圖上標識,只作為系統詳細設計時的要點。對其余用例的分析方法與之類似。
過程監督
服務器作為引擎容器的一部分,主要提供外部對引擎容器的運行狀況的監督,即對引擎當前運行狀況的查詢。
譬如,當客戶端或管理端需要了解引擎的運行狀況時,首先發出一個消息請求,消息服務器接受到該消息后對消息進行解釋,如果屬于查詢引擎的運行狀況,則調用監督服務部分提供的API(應用程序接口)對引擎進行查詢,然后將結果返回至請求者。
監督服務器處理的查詢請求根據請求對象的不同主要有如下內容:
引擎容器運行狀況的查詢;各引擎運行狀況的查詢;過程定義信息的查詢;過程實例信息的查詢;活動實例信息的查詢;工作項信息的查詢;同步命令請求的響應。
b.工作流引擎

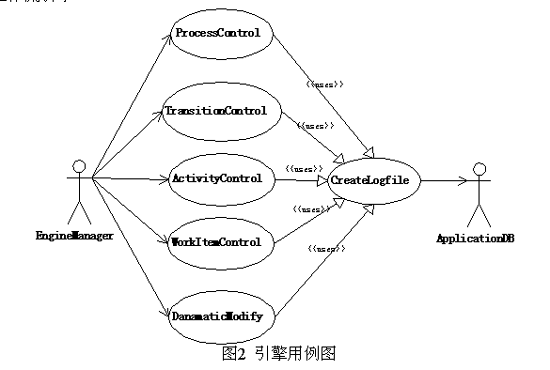

圖2表示工作流引擎的用例圖。其中的活動者包括EngineManager(引擎管理器)與LogFiles(日志文件)。EngineManager 負責控制工作流中所有元素的狀態,是工作流調度的核心。LogFiles 階段性將固定格式的文字記錄為日志,用以保存。這里的用例有ProcessControl(控制過程實例)、TransitionControl(控制轉移)、ActivityControl(控制活動)、WorkItemControl(控制工作項)、DanamaticModify(動態修改流程)、CreateLogfile(創建日志文件)。EngineManager 根據一定的條件,通過ProcessControl、TransitionControl、ActivityControl、WorkItemControl 與DanamaticModify,控制工作流各個組成元素的狀態,以達到控制工作流的目的。
c.過程監督
