引言

面向對象的軟件設計方法推崇抽象、可重用且易維護的設計模式。其中，一個普遍采用的做法是使用預定義的框架構建復雜的軟件系統。在面向對象領域中，框架是指為某一具體應用領域提供解決方案的類集。程序員使用繼承、聚合等技術定制框架并將其用于具體的應用程序設計�；�于框架的軟件開發具有如下優點：

*由于重用了框架提供的代碼，目標系統不必從頭寫起；

*規范的框架結構能夠指導目標系統的設計；

*框架的設計是開放的，因此可以通過子類化等技術定制和擴展。

本文介紹Rhapsody的實時代碼生成策略。Ilogix公司提供的Rhapsody是一個基于UML支持實時嵌入式系統全過程面向對象開發的CASE工具。Rhapsody基于一個內置的實時系統軟件框架—OXF生成C/C++代碼。

　1 Rhapsody的軟件框架

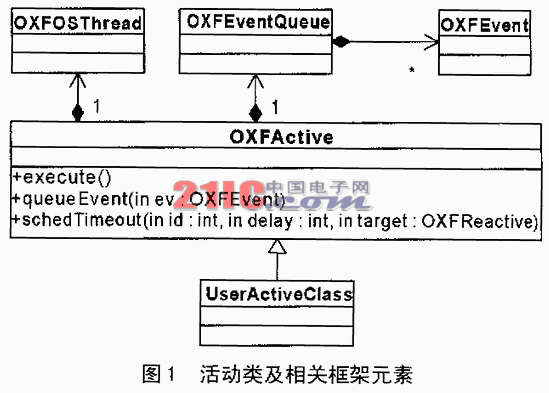

Rhapsody的OXF框架專為實時嵌入式系統而設計，它由一系列UML類組成。這些類相互協作，組成了一個結構嚴整、跨實時操作系統平臺的實時嵌入式軟件架構。
