用UML模型實現大型實時監控應用軟件 UML模型
1、概述
實時監控應用軟件（CTS）開發過去采用的是結構化方法，采用的編程語言也是匯編語言、FortranAda等結構化編程語言。也曾有過分析和設計階段采用結構化方法，編程實現采用面向對象語言的嘗試。
采用面向對象方法（UML）完整的實現監控實時應用軟件是首次嘗試，收到了較好的成效。
UML（統一建模語言）是美國Rational公司創造的面向對象開發中一種通用的、統一的圖形化模型語言。
它于1997年11月被美國OMG小組批準成為面向對象開發的行業標準語言。UML標準的樹立統一了面向對象的建模方法，消除了對象建模差別。Rational公司的旗艦產品之一Rational Rose提供了對這一行業標準語言的充分支持。
Rose是一個面向對象的軟件分析設計建模工具，可以創建基于UML標準的模型，圖形化地對軟件系統結構加以描述和定義，并且通過建立的模型直接生成代碼框架。
同時，還可以從開發者編的應用系統中直接逆向生成模型。下面將就實時監控應用軟件的分析設計是如何使用Rational Rose來實現的作一簡要介紹：
2、UML模型 CTS是監控系統的中心，它主要用來控制測量設備實時跟蹤和測量飛行目標，實時處理測量結果，并兼有顯示、打印、記錄等功能。它和測量設備的關系如圖1所示。
|
|
實時應用軟件通過數據包和測量設備交換信息。軟件實時性要求較高，在每個采樣周期內，必須完成該周期的數據處理工作，也要有一定的人工干預能力。 實時應用軟件模型用來描述軟件各層次的各個方面，它包括Use Case圖、類圖、序列圖、狀態圖、分布圖和組件圖。

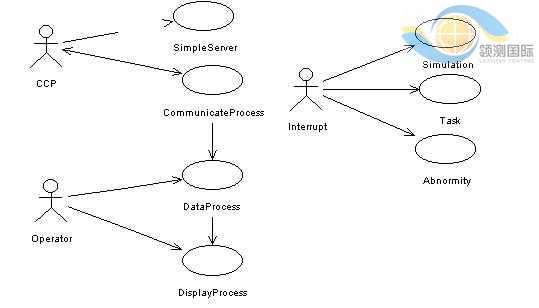

class=style1>2.1 Use Case圖 Use Case 也稱為用例、使用情況，它是系統分析人員從用戶使用的觀點來看系統功能、功能之間的關系以及用戶與功能之間的關系。它是系統功能以及用戶與功能之間的關聯，利用 Use Case系統分析人員對系統的功能和行為加以描述。CTS的Use Case圖如圖2所示。CCP為前端通信處理機，Operator為操作員，Interrupt為操作臺命令產生的中斷。Simulation 模擬狀態，用于軟件調試和操作員訓練。 Task：實戰狀態，用于實戰任務。 Abnomity ：異常處理，應急狀態。 SimpleServer：打印、記盤等服務。CommuniciateProcess：從CCP接收測量設備傳來的數據包之后解包，然后按要求將多幀數據重新組織成一幀轉發到CCPDataProcess：將CommuniciateProcess接收的數據依據處理要求進行挑點處理，利用 CommuniciateProcess解包后的數據計算軌道、平滑外推和預報等。DisplayProcess：將挑點后的數據按指定的要求在不同的顯示服務器上以文字、數字或圖象形式顯示。將 DataProcess的處理結果在指定的顯示服務器顯示。所有Use Case的工作都必須在指定的時間周期內完成。
2.2 類圖
 |
