用UML模型實現大型實時監控應用軟件

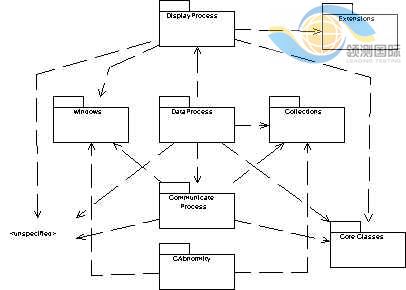

類圖是系統的邏輯結構，是模型的核心部分。它描述了系統中的類及類之間的關系，類圖描述系統的靜態結構。類包是子系統中相關類的集合，包類似于 Peter/Coord 方法中的主題詞（ subject ）。圖 3 描述了 CTS 的類包。

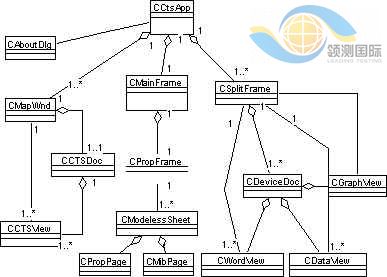

類包 DisplayProcess 、 DataProcess 、 CAbnormity 和 CommunicateProcess 是我們自己開發的，是系統的核心，其余的類包是由 Microsoft 提供的。 DisplayProcess 類包包含了顯示所需要的所有和 MFC 有關的類， DisplayProcess 類包中的類都是從 MFC 派生的，一般都增加了 CTS 系統所需要的特性。 DisplayProcess 類包中的類及類之間的關系如圖 4 所示。

　圖4 DisplayProcess 類包中的類及類之間的關系

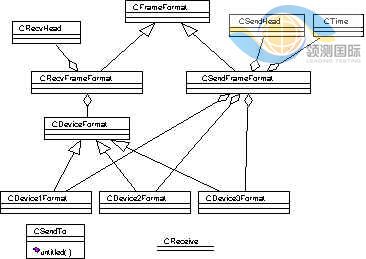

CommunicateProcess 類包包含了通信處理所需要的類及類之間的關系，如圖 5 所示。圖中 CFrameFormat 類為數據幀格式類是所有幀格式類的父類，它有兩個子類： CRecvFrameFormat 和 CSendFrameFormat 。 CRecvFrame- Format 類（從 CCP 接收的幀格式）是 CRecvHead 類（接收幀頭）和 CDevice- Format 類（設備數據格式）的聚集。 CSendFrameFormat 類（向 CCP 發送的幀格式）的數據區包括 Device1 ～ Device3 幀格式中的內容。 CReceive 類為接收類， CSendTo 類為向 CCP 發送數據類。

圖5 CommunicateProcess類包中的類及類之間的關系
