·配置圖 (deployment diagram) 用來顯示系統中軟件和硬件的物理架構。
另一類為動態視圖，包括：
·活動圖 (activity diagram) 描述了系統元素的活動，反映一個連續的活動流。
·順序圖 (sequence diagram) 按時間順序描述系統元素間的交互，反映了若干對象之間的動態協作關系，即隨著時間的流逝，對象之間是如何交互的。
·合作圖 (collaboration diagram) 按照時間和空間的順序描述系統元素間的交互和它們之間的關系。
·狀態圖 (stated diagram) 它的作用域不僅支持面向對象的分析與設計，還支持從需求分析開始的軟件開發的全過程 [3] 。
3、商業建模的構造
3.1 商業建模所用的模型概述
在商業建模中，我們所關注的只是：（ 1 ）了解什么是組織的邊界范圍，它需跟誰聯絡？（ 2 ）什么是組織內的工作流程，如何將他們最佳化？這里，要按照 UML 模型定義并參照商業活動的一些特點使用的一些基本模型，如：
·商業參與者（ Business Actors ）指處于組織內部，而跟組織有相互影響的任何人和任何事。例如公司的客戶、投資人、供貨商等，每個參與者對公司的活動都感興趣。在 UML 中用如下圖標表示：
·商業工作者（ Business worker ）指組織內部的一個角色（ role ），要弄清他所負的責任是什么，與哪些工作者互動，參與那一方面的工作流程。例如公司的銷售員、代理、經理等。在 UML 中，用如下圖標表示：
·商業用例（ Business Use Cases ）是一群與組織里有關的工作流程，說明組織或商業活動能作些什么。例如商業中的訂貨、定價、等。在 UML 中，用如下圖標表示：

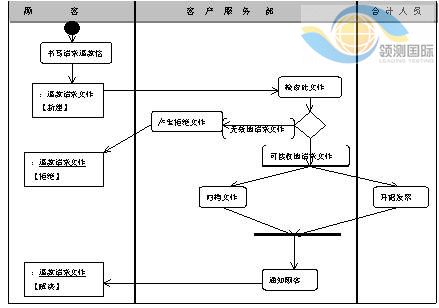

·活動圖（ Active Diagrams ）用圖形的方式來對商業使用的案例進行工作流程建模。表示出工作流程的步驟，工作流程中的決策點，誰負責完成每個步驟，哪個對象受到此工作流程的影響。例如一個客戶收到一個有缺陷的產品并要求退款，客戶服務部受理該事務，這一系列活動用 UML 圖中的活動圖表示如下：
