3.2 一個商業建模的實例
對商業活動在使用 UML 建模之前，我們往往對這一系列活動一步一步地用文字將所用的用例列舉出來，即表達出商業活動的功能。例如對一個新產品的定價問題的描述，可以用如下表示法：
· 職員跟經理討論，而獲得所有要訂價的新產品清單。
·職員核對商店的采購記錄，看看為每個新項目付了多少錢。
·職員把采購價格加上 10% 以成為此項目的單價。
·職員把新價格送給經理批準。
·假如經理不同意，職員跟經理對新價格做出決議。
·職員為每個項目做一個價格卷標。
·職員把價格卷標貼到每個項目上。
利用這種方法較容易表述出其活動的主要內容，并且用 UML 用例圖較易直觀地表示出。如下圖所示：

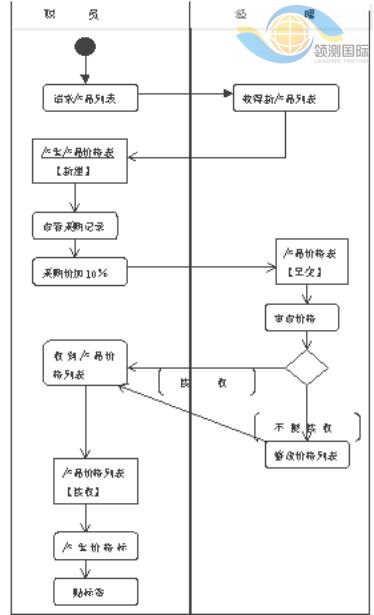

為了更好地理解用例，我們常用活動圖來加以說明，商業活動中引用活動圖的描述目的為：描述一個操作執行過程中（操作實現的實例化）所完成的工作 ( 動作 ) ；描述對象內部的工作；顯示如何執行一組相關的動作，以及這些動作如何影響它們周圍的對象；顯示用例的實例是如何執行動作以及如何改變對象狀態；說明一次商務活動中的工作者（角色）、工作流、組織和對象是如何工作的。對本例，用活動圖來表示這一過程責相當清晰、明了。其活動圖如下：
至此，我們用 UML 一些簡單的模型完整地描述了商業活動的整個過程。當我們的商業活動過程比較復雜時，即并發和分支活動比較多時，我們使用活動圖來進行建模，就比較方便有利。
4 結束語
UML 推出的目標是用面向對象的方式來描述任何類型的系統，具有廣闊的應用前景，最直接的是用 UML 為軟件系統創建模型，但是， UML 標準并非計算機軟件系統專用，同時它也可應用于其他的非計算機軟件的系統，或者廣泛應用于商業活動或過程�，F今，在商業系統中用 UML 標準描述商業的目標、資源（人、計算機），規則（商業策略、政策等）以及描述商業的實際工作如商業活動過程�？傊�， UML 是一種通用的標準建模語言，可以對任何的靜態結構和動態行為的系統進行建模。本文只是結合了商業活動說明 UML 在商業建模中的簡單應用，商業活動的中關鍵是信息交流的高效性，而用 UML 實現建模能呈現給用戶以簡潔、明晰的可視化模型，更便于信息的溝通于交流，大大提高工作效率。相信 UML 具有廣闊的市場前景，具有很大的經濟價值。
