需求分析
分析的第一步是定義用例,以描述所開發系統的外部功能需求。用例分析包括閱讀和分析需求說明,此時需要與系統的潛在用戶進行討論。用例模型的主要構件是用例、角色和系統邊界。用例用于描述每個功能需求,系統邊界用于界定系統功能范圍,而角色用于描述與系統功能有關的外部實體,它可以是用戶,也可以是外部系統。

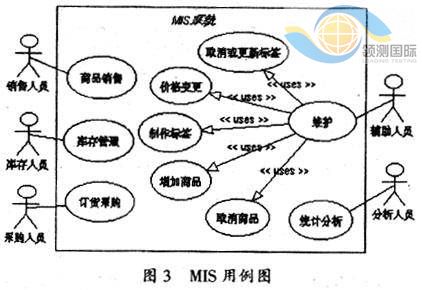

在本實例中,通過分析,先確認商業MIS中的角色有銷售人員、庫存人員、采購人員、輔助人員和分析人員。在此基礎上,確認用例。商業MIS的用例有訂貨采購、庫存管理、商品銷售、統計分析、系統維護(包括增加商品、取消商品、制作標簽、價格變更、取消或更新標簽)。如圖3所示。
除了用用例圖描述系統需求外,還可以用文字(或活動圖)對每個用例進行需求說明,更具體地描述該用例與角色的交互。例如我們可以描述訂貨采購用例的需求說明如下:
· 如果是新商品:
a. 新商品登記;
b. 采購進貨;
c. 登記入庫 。
· 如果商品庫存不足:
a. 采購進貨;
b. 登記入庫。

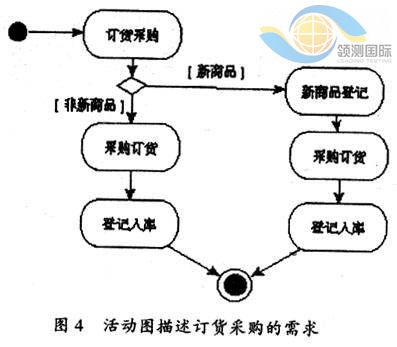

訂貨采購需求可以用活動圖來描述,如圖4所示。由于用例的需求說明直接影響到后續設計階段對類的操作的定位,因此,用例的需求說明應當盡量全面、準確。
