1994年10月,Grady Booch和Jim Rumbaugh開始致力于這一工作。他們首先將Booch9 3和OMT-2 統一起來,并于1995年10月發布了第一個公開版本,稱之為統一方法UM 0.8(Un itied Method)。1995年秋,OOSE 的創始人Ivar Jacobson加盟到這一工作。經過Booch、Rumbaugh和Jacobson三人的共同努力,于1996年6月和10月分別發布了兩個新的版本,即UML 0.9和UML 0.91,并將UM重新命名為UML(Unified Modeling Language)。1996年,一些機構將UML作為其商業策略已日趨明顯。UML的開發者得到了來自公眾的正面反應,并倡議成立了UML成員協會,以完善、加強和促進UML的定義工作。當時的成員有DEC、HP、I-Logix、 Itellicorp、 IBM、ICON Computing、MCI Systemhouse、Micr osoft、Oracle、Rational Software、TI以及Unisys。這一機構對UML 1.0(1997年1月)及UML 1.1(1997年11月17日)的定義和發布起了重要的促進作用。
UML是一種定義良好、易于表達、功能強大且普遍適用的建模語言。它溶入了軟件工程領域的新思想、新方法和新技術。它的作用域不限于支持面向對象的分析與設計,還支持從需求分析開始的軟件開發的全過程。

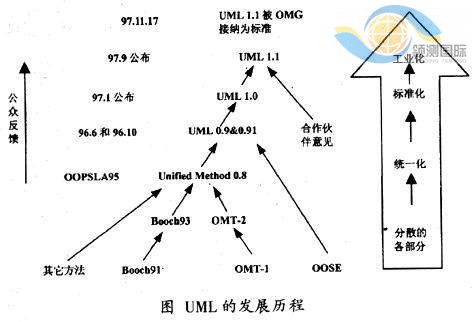

圖1 UML的發展歷程
面向對象技術和UML的發展過程可用上圖來表示,標準建模語言的出現是其重要成果。在美國,截止1996年10月,UML獲得了工業界、科技界和應用界的廣泛支持,已有700多個公司表示支持采用UML作為建模語言。1996年底,UML已穩占面向對象技術市場的85%,成為可視化建模語言事實上的工業標準。1997年11月17日,OMG采納UML 1.1作為基于面向對象技術的標準建模語言。UML代表了面向對象方法的軟件開發技術的發展方向,具有巨大的市場前景,也具有重大的經濟價值和國防價值。
2. 標準建模語言UML的內容
首先,UML融合了Booch、OMT和OOSE方法中的基本概念,而且這些基本概念與其他面向對象技術中的基本概念大多相同,因而,UML必然成為這些方法以及其他方法的使用者樂于采用的一種簡單一致的建模語言;其次,UML不僅僅是上述方法的簡單匯合,而是在這些方法的基礎上廣泛征求意見,集眾家之長,幾經修改而完成的,UML擴展了現有方法的應用范圍;第三,UML是標準的建模語言,而不是標準的開發過程。盡管UML的應用必然以系統的開發過程為背景,但由于不同的組織和不同的應用領域,需要采取不同的開發過程。
作為一種建模語言,UML的定義包括UML語義和UML表示法兩個部分
。
(1) UML語義 描述基于UML的精確元模型定義。元模型為UML的所有元素在語法和語義上提供了簡單、一致、通用的定義性說明,使開發者能在語義上取得一致,消除了因人而異的最佳表達方法所造成的影響。此外UML還支持對元模型的擴展定義。
(2) UML表示法 定義UML符號的表示法,為開發者或開發工具使用這些圖形符號和文本語法為系統建模提供了標準。這些圖形符號和文字所表達的是應用級的模型,在語義上它是UML元模型的實例。
標準建模語言UML的重要內容可以由下列五類圖(共9種圖形)來定義:
