大容量、多業務、智能化構建城域光網絡

領測軟件測試網

　　

    通常，我們把城域光網定義為跨距從幾十公里到上百公里的光傳輸網，一般服務于大的、業務量集中的城市地區。

    城域光網橋接于長途網和接入網之間，把接入網中企業網的各種業務連接到運營商的骨干網。近幾年來，隨著長途傳輸骨干網的大規模建設、用戶接入及駐地網的寬帶化技術的普及，網絡的瓶頸逐漸轉移到了城域網，原先以承載話音為主的城域傳輸網絡，已無法適應城域數據業務的快速增長，城域網絡環境也發生了很大變化。

    城域DWDM是發展方向

    由于城域DWDM系統具有大容量、光層面保護、支持多業務、后向兼容性等特點，使得城域DWDM成為了未來城域光網的很重要的發展方向之一。但使用城域波分復用系統最受非議的一點是它的投資成本，我們可以通過對MetroDWDM提供虛擬光纖與物理光纖的投資方案比較，得出進一步的結論。

    為了便于比較，假設某城域網由4個節點組成，環的總長度為40km，方案一是采用32波的DWDM系統，相當于提供32對虛擬光纖，方案二是鋪設32對物理光纖。

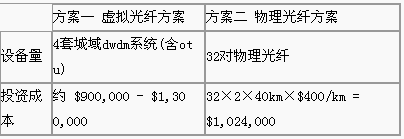

    表1  虛擬光纖與物理光纖投資成本比較

    注：城域網中每公里光纖價格大約為400美元。

    如表1所示，隨著城域DWDM設備價格進一步降低，由DWDM提供的虛擬光纖將具有一定的成本優勢。

    城域DWDM網絡除了可以提高光纖的利用率（相當于提供虛擬光纖）之外，另外一個很重要的特點就是可以提供帶保護的波長通道，用于傳送數據業務，這比以往通過光纖直連的數據業務具有更好的QoS保障。通過比較可得，對于傳送大顆粒的業務信號如GBE等，MetroDWDM網絡提供的帶保護的波長通道的成本要小于由SDH系統提供的保護通道。

    由以上兩方面的比較不難看出，當營運商網絡中光纖資源比較緊張，同時其網絡中存在大量的數據業務傳送需求時，采用城域DWDM系統組建核心光網是一個非常理想的解決方案。

    值得注意的是，在傳輸匯接層、傳輸接入層中，主要的業務顆粒包括：10M/100M以太網信號、2M、34M/45M、155M、622M和少量的GBE接口。相對核心層而言，業務比較分散（單個節點的業務量相對較少）、業務顆粒較小，一般情況下需要業務的整合和復用，所以城域DWDM不適合在匯接層和接入層中使用，（但在某些情況下，無源粗波分系統（PassiveCWDM）在匯接層和接入層中可能適用）。

    建設10G城域骨干傳輸平臺

    隨著城域網絡中業務量的迅速增長和10GSDH技術的成熟，大部分的城域光網絡都開始采用TDM10G系統建設其骨干傳輸網。目前已有很多廠家能夠提供TDM10G的SDH系統，但各個廠家的TDM10G設備的性能和特點不盡相同，特別是組網功能方面不完全一樣，用戶在選擇設備和建網的過程中必須針對網絡的業務流向模型，選擇合適的網絡拓撲和網絡結構方案，最后選擇能夠支持該組網方案的設備系統。下面就采用這種方式（分析業務流向模型、選擇網絡拓撲結構、選擇合適的設備）具體分析目前城域骨干網的建設方式。

    城域骨干網絡業務模型，如中山電信、東莞電信等本地網絡，骨干節點1-8的業務基本上都雙歸到核心節點A、B。假設節點1-8的接入業務量為32×STM-1，分析兩種有代表意義的組網方案：4纖自愈環和多環雙歸型網絡。如表2所示。

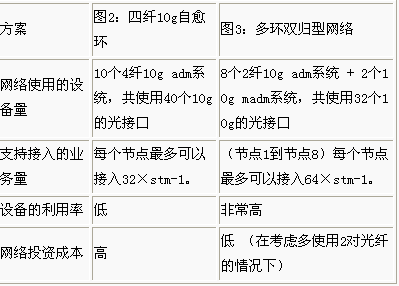

    表2  兩種組網方案比較

    兩種方案的比較如下：在業務呈匯集型的網絡中，采用雙歸的方式組建多個SDH自愈環是較好的組網方案，建立在SDH設備上的多業務承載能力，尤其是對IP或Ethernet業務的完美支持，使新型SDH系統在城域光網中占有越來越重要的位置。特別是在城域接入層網絡中，新型多業務傳送平臺MSTP可以同時支持語音和數據的接入，是城域接入層重要的組網技術之一。

    城域接入網采用SDH多業務平臺的優點在于：將SDH設備與二層設備在物理上集成，將多個節點設備融合成一個；通過統計復用和超額訂購業務來提高TDM通路的帶寬利用率和減少局端設備的端口數使現有SDH基礎設施最佳化，并且減少了占地、降低了功耗，簡化了業務調度，提高了系統擴展性，從而節省運營成本，另外還增加了對多種語音和數據業務的支持。

    在城域網的網絡規劃和建設中，必須考慮網絡實際業務模型，選擇合適的網絡拓撲和分層結構，結合網絡可擴展性、經濟性、網絡設備的利用率、電路調度的靈活性等要求，選擇能夠支持該網絡拓撲和網絡分層結構的設備。從前面的分析和描述中不難得出結論：建設大容量、多業務、智能化的城域光網無疑是未來城域網的發展方向。

    城域網建設，要分三步走

    目前的城域光網應滿足如下幾個要求：網絡具有大容量和良好的可擴展性；網絡必須支持多協議、多業務，以適應城域網多業務的環境；網絡具有多種生存能力；電路調度及業務管理具有靈活性；網絡要經濟性、可靠性和模塊化。

    因此，建設城域光網必須考慮以下三方面的問題：

    1.針對網絡中實際的業務模型，采用合適的網絡拓撲結構（包括樹狀型、環網型、雙歸型、網狀網型等）；

    2.針對業務顆粒大小及其分布，采用合適的網絡分層結構（包括二層結構、三層結構等）；

    3.考慮網絡拓樸和分層結構，選用合適的技術及產品。

    目前，各個廠商推出了基于不同技術的城域光網絡解決方案，如：新型的多業務的SDH設備MSTP、城域密集波分復用技術MetroDWDM、千兆以太網GigE（IEEE802.3ae）、彈性分組環Resilient Packet Ring (IEEE 802.17草案)、ATM PON 或者EPON (IEEE 802.3ah)+ FTTB/ FTTC/FTTH，經過幾年的技術發展和實踐，支持多業務的SDH MSTP和Metro DWDM已經成為業界公認的最主流的技術之一。

    就目前而言，大部分的城域光網可以簡單地分為二個層面：城域骨干層和城域接入層。在較大型的城域網絡中，城域骨干層又可以細分為城域核心層和城域匯聚層，隨著網絡的進一步演變，城域匯聚層的作用將逐步消失，網絡將成為真正的二層網絡，甚至是無級網絡。
