統一建模語言UML用例圖
用例圖描述了系統提供的一個功能單元。用例圖的主要目的是幫助開發團隊以一種可視化的方式來理解系統的功能需求，包括基于基本流程的“角色”之間的關系，以及系統內用例之間的關系。用例圖一般用于表示用例的組織關系，要么是整個系統的全部用例，要么是完成具有功能(例如，所有安全管理相關的用例)的一組用例。
用例(use case)指的是系統的功能，它是系統某個功能的所有執行動作的集合。用例是從一個用戶的觀點來描述的。這個用戶告訴系統去做一些特定的事情。一個用例捕獲一個事件的可視化序列，這個事件是一個系統對單個用戶的激勵(stimulus)的響應過程。
動作者(actor)表示系統用戶能扮演的角色(role) 。這些用戶可能是人，也可能是其他的計算機、一些硬件，或者甚至是其他的軟件系統。對用例的唯一要求是，它們必須位于用例描述的系統部分之外，它們必須能刺激系統部分，并接收返回。
用例描述了當動作者之一給系統特定的刺激時的系統活動。這些活動用文本來描述。它描述了觸發用例的刺激的本質，輸入和輸出到其他活動者，以及從輸入到輸出的活動。用例文本通常也描述每一個活動可能的錯誤和系統應采取的補救措施。
在用例圖中，用橢圓來表示用例，并將用例的名稱放在橢圓的中心或橢圓下面的中間位置。人形符號用來表示角色(用戶)。角色和用例之間的關系使用簡單的線段來描述，表示角色可以操作此用例。
在用例圖中，用一個方框來表示系統的邊界。所有系統用例都放在框內，所有動作者都位于框外。動作者和用例之間用直線相連。方框內的每一件事物都是系統的一部分，方框外的每一件事物都是系統的外部。用例圖也可以表示方框內的系統用例之間的關系，最常見的是“使用關系”，用帶箭頭的直線來表示，箭頭指向被使用的用例。還有一種關系是擴展關系，用來表示繼承。

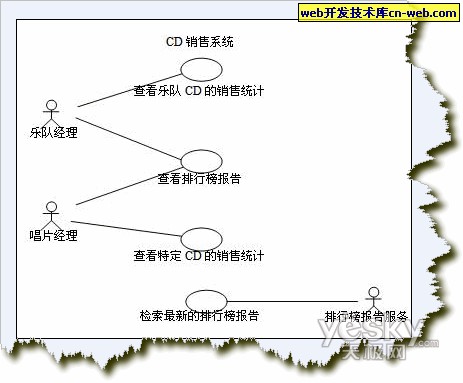

圖6-2顯示了一個用例圖。用例圖通常用于表達系統或者系統范疇的高級功能。在圖中可以很容易地看出該系統所提供的功能。這個系統允許樂隊經理查看樂隊CD的銷售統計報告及排行榜報告。它也允許唱片經理查看特定CD的銷售統計報告和這些CD在排行榜的報告。這個圖還告訴我們，系統將通過一個名為“排行榜報告服務”的外部系統來提供排行榜報告。
用例圖不會列出系統不能完成的功能。下圖所示的系統不能提供給樂隊經理收聽排行榜上不同專輯中的歌曲的方法，也就是說，系統沒有引用一個叫做“收聽排行榜上的歌曲”的用例。如果在用例圖中提供清楚的、簡要的用例描述，項目贊助商就能很容易地看出系統是否提供了必需的功能。
