基于UML的工作流管理系統分析

領測軟件測試網

圖2表示工作流引擎的用例圖。其中的活動者包括EngineManager（引擎管理器）與LogFiles（日志文件）。EngineManager 負責控制工作流中所有元素的狀態，是工作流調度的核心。LogFiles 階段性將固定格式的文字記錄為日志，用以保存。這里的用例有ProcessControl（控制過程實例）、TransitionControl（控制轉移）、ActivityControl（控制活動）、WorkItemControl（控制工作項）、DanamaticModify（動態修改流程）、CreateLogfile（創建日志文件）。EngineManager 根據一定的條件，通過ProcessControl、TransitionControl、ActivityControl、WorkItemControl 與DanamaticModify，控制工作流各個組成元素的狀態，以達到控制工作流的目的。

c.過程監督

　

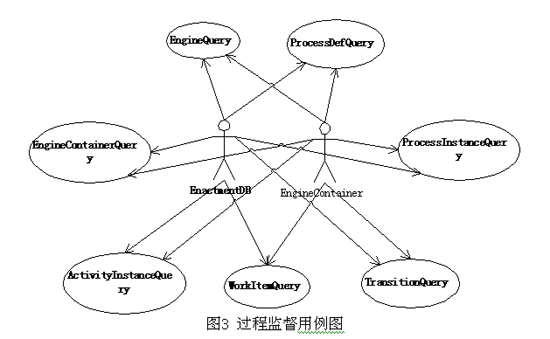

圖3表示過程監督用例圖。其中的活動者包括EnactmentDB（工作流運行數據庫）與engineContainer（引擎容器）。用例有EngineQuery（對引擎的查詢）、ProcessDefQuery（對過程定義信息的查詢）、EngineContainerQuery（引擎容器運行狀況的查詢）、ProcessInstanceQuery（對過程實例進行查詢）、ActivityInstanceQuery（對活動實例進行查詢）、WorkItemQuery（對工作項進行查詢）、TransitionQuery（對轉移信息查詢）。

這里僅對用例ProcessInstanceQuery 進行詳細功能分析，對其余用例的分析方法與之類似。

ProcessInstanceQuery 是對系統中的過程實例進行查詢，主要包含如下內容：取得過程實例列表：得到系統中的所有過程實例的一個列表；從過程實例列表中取得一個過程實例的信息；根據給定的過程實例編號得到該過程實例的詳細信息；關閉已經打開的過程實例列表；取得系統中過程實例的各種狀態的一個列表；根據給定的過程實例編號查詢其狀態；關閉打開的過程實例列表；取得系統中過程實例的各種屬性信息的列表。

交互視圖描述了實現系統行為角色之間的消息交換序列。分類角色是對交互中充當特殊角色的對象的描述。交互視圖提供了系統中行為在全局的描述，顯示了多個角色間的控制流程。交互視圖用側重點不同的兩種圖來顯示：順序圖和協作圖。

消息指角色間的單向通信，從發送者到接收者的攜帶信息的控制流。消息可能帶有角色間傳遞值的參數。

順序圖和協作圖均顯示了交互，但它們強調了不同的方面。順序圖顯示了時間順序，但角色間的關系是隱式的。協作圖表現了角色之間的關系，并將消息關聯至關系，但時間順序由于用順序號表達，并不十分明顯。每一種圖應根據主要的關注焦點而使用。
