(2) 用例(use case)
從本質上講,一個用例是用戶與計算機之間的一次典型交互作用。以字處理軟件為例,"將某些正文置為黑體"和"創建一個索引"便是兩個典型的用例。在UML中,用例被定義成系統執行的一系列動作,動作執行的結果能被指定執行者察覺到。

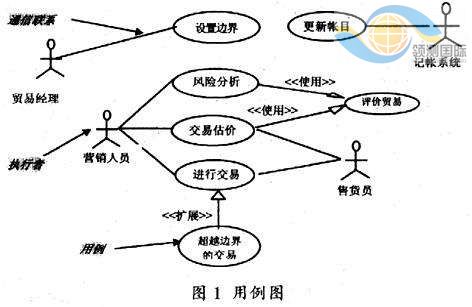

圖1 用例圖
在UML中,用例表示為一個橢圓。圖1顯示了一個金融貿易系統的用例圖。其中,"風險分析","交易估價","進行交易","設置邊界","超越邊界的交易","評價貿易","更新帳目"等都是用例的實例。概括地說,用例有以下特點:
·用例捕獲某些用戶可見的需求,實現一個具體的用戶目標。
·用例由執行者激活,并提供確切的值給執行者。
·用例可大可小,但它必須是對一個具體的用戶目標實現的完整描述。
(3) 執行者(Actor)
執行者是指用戶在系統中所扮演的角色。其圖形化的表示是一個小人。圖1中有四個執行者:貿易經理、營銷人員、售貨員和記帳系統。在某些組織中很可能有許多營銷人員,但就該系統而言,他們均起著同一種作用,扮演著相同的角色,所以用一個執行者表示。一個用戶也可以扮演多種角色(執行者)。例如,一個高級營銷人員既可以是貿易經理,也可以是普通的營銷人員;一個營銷人員也可以是售貨員。在處理執行者時,應考慮其作用,而不是人或工作名稱,這一點是很重要的。
圖1中,不帶箭頭的線段將執行者與用例連接到一起,表示兩者之間交換信息,稱之為通信聯系。執行者觸發用例,并與用例進行信息交換。單個執行者可與多個用例聯系;反過來,一個用例可與多個執行者聯系。對同一個用例而言,不同執行者有著不同的作用:他們可以從用例中取值,也可以參與到用例中。
需要注意的是執行者在用例圖中是用類似人的圖形來表示,盡管執行的,但執行者未必是人。例如,執行者也可以是一個外界系統,該外界系統可能需要從當前系統中獲取信息,與當前系統有進行交互。在圖1中,我們可以看到,記帳系統是一個外界系統,它需要更新帳目。
通過實踐,我們發現執行者對提供用例是非常有用的。面對一個大系統,要列出用例清單常常是十分困難。這時可先列出執行者清單,再對每個執行者列出它的用例,問題就會變得容易很多。
(4) 使用和擴展(Use and Extend)
圖1中除了包含執行者與用例之間的連接外,還有另外兩種類型的連接,用以表示用例之間的使用和擴展關系。使用和擴展是兩種不同形式的繼承關系。當一個用例與另一個用例相似,但所做的動作多一些,就可以用到擴展關系。例如圖1中,基本的用例是"進行交易"。交易中可能一切都進行得很順利,但也可能存在擾亂順利進行交易的因素。其中之一便是超出某些邊界值的情況。例如,貿易組織會對某個特定客戶規定最大貿易量,這時不能執行給定用例提供的常規動作,而要做些改動。我們可在"進行交易"用例中做改動。但是,這將把該用例與一大堆特殊的判斷和邏輯混雜在一起,使正常的流程晦澀不堪。圖1中將常規的動作放在"進行交易"用例中,而將非常規的動作放置于"超越邊界的交易" 用例中,這便是擴展關系的實質。當有一大塊相似的動作存在于幾個用例,又不想重復描述該動作時,就可以用到使用關系。例如,現實中風險分析和交易估價都需要評價貿易,為此可單獨定義一個用例,即"評價貿易",而"風險分析"和"交易估價"用例將使用它。
請注意擴展與使用之間的相似點和不同點。它們兩個都意味著從幾個用例中抽取那些公共的行為并放入一個單獨用例中,而這個用例被其他幾個用例使用或擴展。但使用和擴展的目的是不同的。
(
