   今天第一次試用這個模擬器.東西倒是不錯,就是俺的電腦...(見網上有人配置比我還底,卻能模擬的比我還多,更郁悶)

    工大的CCNP 那個拓撲只用了1個E口,這樣有些小實驗,或者想隨手驗證某個問題時候,那種拓撲不太靈活.我修改了下,增加一個NM-4E模塊,這樣擴展到4個E口都連到交換機上,這樣可以利用網段邏輯分割.同時對一些小實驗也能少開點設備.另外的修改就是改成了3620模擬,7200太費資源了.IOS用的應該不是企業版,可能對一些特殊要求不能滿足,但滿足日常實驗足夠了.如果非要替換可以自己換個IOS.沒有可以兼得的,IOS功能全,內存占就多,機器就受不料.除非有好機器了.我的機器8臺全開,CPU在60%左右,PF占用0.98G左右,同比7200時候是降了很多.基本已經不錯了,高檔點的配置,占的會更少.

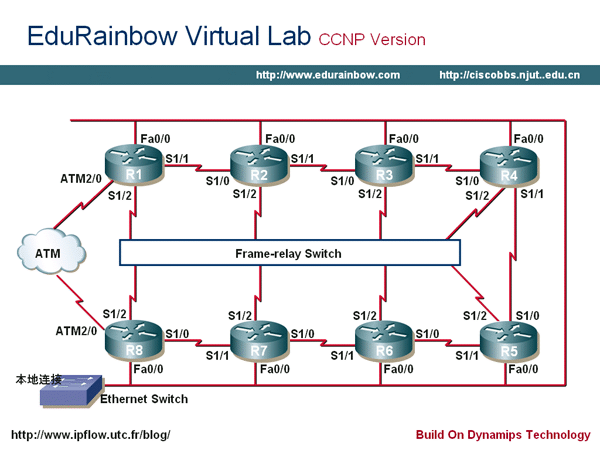

拓撲基本一樣,就是每個路由器改為4個E口 f0/0  f0/1 f0/2 f0/3都連到交換機上.另外就是取消掉了ATM. 以下是NET文件:

autostart = false

[localhost]
port = 7200
udp = 10000

    [[router R1]]
    image = D:dy6pre2npdynamipsunzip-c3620-i-mz.122-37.bin
    model = 3620
    console = 3001
    ram = 32
    confreg = 0x2142
    idlepc = 0x6036ce68
    exec_area = 32
    mmap = true
    slot0=NM-4E
    slot1 = PA-4T
    f0/0 = SW1 1
    f0/1 = SW1 2
    f0/2 = SW1 3
    f0/3 = SW1 4
    s1/1 = R2 s1/0
    s1/2 = FR1 1

    [[router R2]]
    image = D:dy6pre2npdynamipsunzip-c3620-i-mz.122-37.bin
    model = 3620
    console = 3002
    ram = 32
    confreg = 0x2142
    idlepc = 0x6036ce68
    exec_area = 32
    mmap = true
    slot0=NM-4E
    slot1 = PA-4T
    f0/0 = SW1 5
    f0/1 = SW1 6
    f0/2 = SW1 7
    f0/3 = SW1 8
    s1/1 = R3 s1/0
    s1/2 = FR1 2

    [[router R3]]
    image = D:dy6pre2npdynamipsunzip-c3620-i-mz.122-37.bin
    model = 3620
    console = 3003
    ram = 32
    confreg = 0x2142
    idlepc = 0x6036ce68
    exec_area = 32
    mmap = true
    slot0=NM-4E
    slot1 = PA-4T
    f0/0 = SW1 9
    f0/1 = SW1 10
    f0/2 = SW1 11
    f0/3 = SW1 12
    s1/1 = R4 s1/0
    s1/2 = FR1 3

    [[router R4]]
    image = D:dy6pre2npdynamipsunzip-c3620-i-mz.122-37.bin
    model = 3620
    console = 3004
    ram = 32
    confreg = 0x2142
    idlepc = 0x6036ce68
    exec_area = 32
    mmap = true
    slot0=NM-4E
    slot1 = PA-4T
    f0/0 = SW1 13
    f0/1 = SW1 14
    f0/2 = SW1 15
    f0/3 = SW1 16
    s1/1 = R5 s1/0
    s1/2 = FR1 4
