使用Visio 2000逆向工程將代碼轉換為UML圖表

領測軟件測試網

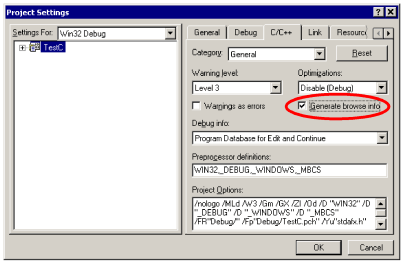

在 Project Settings 對話框中選擇所需構建配置的類型，單擊 C/C++ 選項卡，然后選中 Generate browse info。

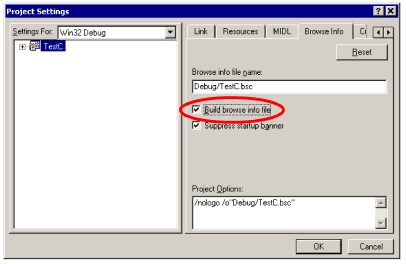

單擊 Browse Info 選項卡，指定瀏覽信息文件的名稱和位置，選中 Build browse info file，然后單擊 OK。

選擇 Visual C++ 6.0 逆向工程所包含的庫
單擊 UML Add-in 工具欄上的 Visio UML Options 按鈕，設置 Visual C++ 逆向工程所包含的庫。

此時顯示 Visio UML Options 屏幕。如果希望在逆向工程中包含 MFC Classes、ATL Classes 或 Standard Include Files 的信息，只需選中所需選項旁邊的復選框，然后單擊 OK。
