關鍵字：需求分析 結構化分析

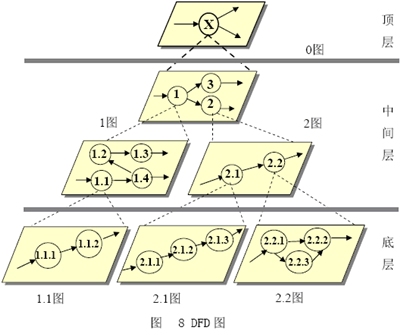

如圖2.8 所示，如果系統規模較大，僅用一個DFD 圖難以描述，會使得系統變得復雜，且難以理解。為了降低系統的復雜性，采取“逐層分解”的技術，畫分層的DFD 圖。
畫分層DFD 圖的一般原則是：“先全局后局部,先整體后細節,先抽象后具體”。通常將這種分層的DFD 圖,分為頂層、中間層、底層。頂層圖說明了系統的邊界,即系統的輸入和輸出數據流，頂層圖只有一張。底層圖由一些不能再分解的加工組成，這些加工都已足夠簡單，稱為基本加工。在頂層和底層之間的是中間層。中間層的數據流圖描述了某個加工的分解，而它的組成部分又要進一步分解。 畫各層DFD 圖時，應“由外向內”。
畫分層DFD 圖的具體步驟：
�、� 先確定系統范圍，畫出頂層的DFD 圖。
�、� 逐層分解頂層DFD 圖，獲得若干中間層DFD 圖。
�、� 畫出底層的DFD 圖。
在畫分層數據流圖時，首先遇到的問題就是應該如何分解?不能夠一下子把一個加工分解成它所有的基本加工，一張圖中畫出過多的加工是使人難以理解的，但是如果每次只是將一個加工分解成兩個或三個加工，又可能需要分解過多的層次，也會影響系統的可理解性。
一個加工每次分解成多少個子加工才合適呢?
根據經驗“最多不要超過7 個”。統計結果證明，人們能有效地同時處理7 個或7 個以下的問題，但當問題多于7 個時，處理效果就會下降。當然也不能機械地應用，關鍵是要使數據流圖易于理解。
同時還有幾條原則可供參考：
分解應自然，概念上要合理、清晰。
只要不影響數據流圖的“易理解性”，可以適當地多分解成幾部分，這樣分層圖的層數就可少些。
一般來說，在上層可以分解得快些，而在中、下層則應分解得慢些，因為上層是一些綜合性的描述，“易理解性”相對地說不太重要。
下節我們以一個實例來說明畫分層DFD 圖的方法。
