基于RSA模型轉換框架的開發

1 內容簡介

模型轉換框架（Model Transformation Framework）是IBM最新開發平臺RSA（Rational Software Architect）中的重要組成部分，其主要功能是在模型驅動的開發過程中，為實現各種模型之間的轉換提供基礎平臺的支持�；�于這個框架，能夠很容易地實現模型之間的轉換程序，以及擴展已有的轉換。

本文首先介紹模型轉換的基本概念，然后介紹RSA模型轉換框架，之后本文以兩個具體的例子介紹如何在RSA開發平臺中以模型轉換框架為基礎創建和擴展模型轉換。

2 模型轉換

MDA（Model Driven Architecture，模型驅動的體系結構）和MDD（Model Driven Development，模型驅動的開發）是當今軟件領域最熱門的話題。相比于傳統的以代碼為中心的開發模式，MDA和MDD則是以模型為中心，在開發的各個階段，都使用模型來描述系統特征。

模型轉換貫穿于MDD的全過程。系統開發初期，為了刻畫系統特征，一般會創建系統的分析模型。分析模型是一個比較粗糙的模型，相當于草圖的作用，只用于輔助分析。隨著系統的特征越來越清晰，系統的設計模型會慢慢形成。設計模型能夠比較精確地描述系統，是系統實現的基礎。從設計模型可以很容易地導出系統的實現模型。實現模型包括具體的代碼、腳本、配置文件等等。這是一個自頂向下、逐層細化的過程，從高層的抽象模型開始，經過一系列的模型轉換，最終生成底層的系統實現。

由此可見，模型轉換在模型驅動的開發和設計中起著非常重要的作用。

3 RSA模型轉換框架

RSA（Rational Software Architect）是IBM的新一代軟件開發平臺，代號為Atlantic。RSA基于開放/可擴展的Eclipse 3.0構建,全面支持UML 2.0標準和模型驅動的開發方法。RSA為開發當今日益復雜的應用系統提供了一個強大的的開發環境,整合了UML建模、J2EE、XML、web services、C++開發工具以及RUP過程指南等諸多功能,是軟件架構師/開發人員的首選工具。

為了支持模型驅動開發過程中各種模型之間的轉換，RSA提供了一個功能強大、易于擴展的模型轉換框架（Model Transformation Framework），該框架是一個基于規則的執行引擎，基于該框架，可以很方便地定義模型轉換規則，實現各種模型之間的轉換。RSA模型轉換框架實現了模型轉換的注冊和配置管理，提供了統一的運行界面，以及各種開發向導。

RSA預裝有一些常用的模型轉換，包括UML2JAVA、UML2CPP、UML2EJB，這三個轉換分別以UML模型為輸入，生成對應的Java程序、CPP程序和EJB。關于如何使用RSA預裝的模型轉換，請讀者參閱RSA的相關文檔。

下面簡單介紹RSA模型轉換相關的一些概念：

• Transformation（轉換）：以源模型對象為輸入，目標模型對象為輸出，實現模型之間的轉換。每個轉換由若干條轉換規則組成。
• Rule（轉換規則）：以源模型對象中某部分為輸入，目標模型對象的對應部分為輸出，實現了功能邏輯上相對獨立的一部分轉換任務。
• Transformation Context（轉換上下文）：轉換上下文是轉換過程中轉換規則之間共享數據的容器。在轉換的執行過程中，轉換上下文會在規則的實現之間傳遞，每一個規則可以向上下文中存放需要共享的數據，也可以從中獲取所需的數據。
• Transformation UI：模型轉換框架會為每個轉換提供一個默認的配置管理界面，讓用戶指定源模型，目標模型，以及所需的一些轉換屬性。如果需要定制更加復雜的界面元素，則需要模型轉換的開發人員對默認的界面加以擴展。

至此，讀者應該已經對RSA模型轉換框架有了總體的了解，本文余下部分將結合具體的例子，介紹如何在RSA中基于模型轉換框架開發新的模型轉換和擴展已有的模型轉換。

4 基于RSA模型轉換框架的開發

本節以一個具體的模型轉換為例，介紹如何在RSA中基于模型轉換框架開發新的模型轉換。這個轉換名為Model2Text，接受的輸入為UML模型中的Class、Package，或者Model，如果輸入為Class，則遍歷類的屬性、方法、參數，將這些信息輸出到控制臺，如果輸入為package或者model，則遍歷package和model下面的每一個類，將類的信息打印到控制臺。

4.1 創建新的插件工程

通過新建工程向導創建一個插件工程。由于模型轉換框架是作為eclipse插件集成在RSA中，因此模型轉換工程也必須是一個eclipse插件工程，這樣才能夠使用轉換框架提供的組件。

4.2 添加TransformationProviders擴展點

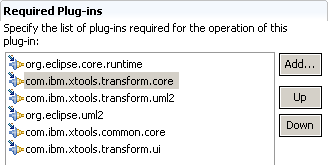

為了創建一個新的模型轉換，需要從TransformationProvider擴展點進行擴展。首先添加所需的插件：

然后添加TransformationProviders擴展點，該擴展點的ID為com.ibm.xtools.transform.core.transformationProviders。

4.3 創建模型轉換的入口：TransformationProvider

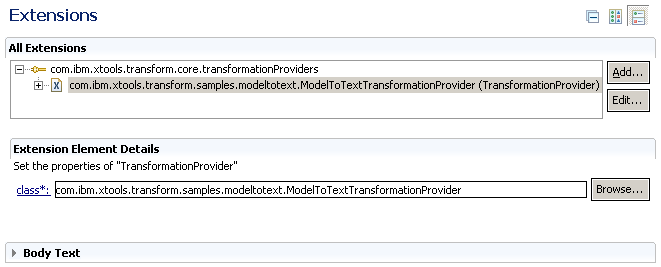

從TransformationProviders擴展點擴展，添加TransformationProvider：

添加TransformationProvider之后需要創建對應的實現類，這個類需要繼承自模型轉換框架提供的接口com.ibm.xtools.transform.core.AbstractTransformationProvider，是模型轉換框架執行引擎調用模型轉換的入口點，主要提供兩個方法：

4.4 創建Transformation

本例的Model-to-Text轉換在plug-in.xml中定義如下：

            <Transformation
            version="1.0"
            name="%Transformation.name.classtotext.console"
            transformGUI="com.ibm.xtools.transform.samples.modeltotext.TransformGUI"
            keywords="%Transformation.keywords.classtotext.console"
            author="%Transformation.author"
            groupPath="%Transformation.groupPath"
            sourceModelType="UML2"
            description="%Transformation.description.classtotext.console"
            document="doc/classToTextToConsole.html"
            targetModelType="None"
            id="com.ibm.xtools.transform.samples.classtotext.console.root">
            </Transformation>


Transformation的主要屬性：

4.5 為transformation定義規則

每個模型轉換都由若干轉換規則組成，每條規則實現了邏輯上相對獨立的一部分轉換功能，若干條規則組合在一起實現整個轉換功能。轉換規則的實現類應該實現模型轉換框架中提供的com.ibm.xtools.transform.core.AbstractRule接口，一般需要實現如下兩個方法：

本例定義了4條轉換規則：ClassRule、OperationRule、ParameterRule、PropertyRule，分別操作源模型中的類、操作、參數和屬性對象，并輸出信息到控制臺。

轉換規則需要在模型轉換實例初始化的時候添加：

            UML2Package uml2 = UML2Package.eINSTANCE;
            addByKind(uml2.getClass_(), new ClassRule());
            addByKind(uml2.getProperty(), new PropertyRule());
            addByKind(uml2.getOperation(), new OperationRule());
            addByKind(uml2.getParameter(), new ParameterRule());


這段代碼將4條規則添加到模型轉換中，并指定每條規則所能夠接收的源模型對象的類型。

4.6 運行測試

至此，Model-to-Text轉換已經編寫完成，下面開始運行測試。由于模型轉換本身是一個Eclipse插件工程，所以必須從RSA中再啟動一個RSA Workbench實例，將Model-to-Text插件加載運行。

workbench啟動之后，切換到modeling視圖，選擇Modeling菜單->Transform->Configure Transformations，打開模型轉換配置界面，可以看到，Model-to-Text轉換已經注冊到模型轉換框架中：

創建一個UML模型，新建一個類Account，并添加一些屬性和操作：

然后在Account類上右擊，從彈出菜單中選擇Transformations -> Class to Text -> console，開始執行轉換。該轉換接收Account類作為源模型對象，將Account類的信息輸出到控制臺：

            Class: Account
            Attribute: id
            Attribute: balance
            Operation: setID
            Parameter: id
            Operation: getID
            Parameter: ReturnResult
            Operation: setBalance
            Parameter: balance
            Operation: getBalance
            Parameter: ReturnResult

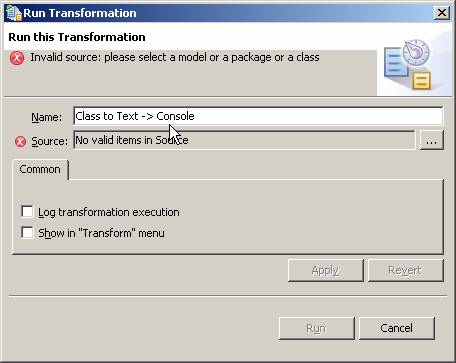

在模型編輯器中創建一個Component，作為輸入再次執行Model-to-Text轉換，由于Component不能通過源模型認證，因此模型轉換框架在配置界面上報告錯誤：

如果需要對模型轉換進行調試，則需要以Debug模式啟動RSA Workbench，之后便可以在源代碼中設置斷點，進行調試。

5 擴展模型轉換

RSA模型轉換框架提供了良好的可擴展性，用戶可以根據具體的應用需求，在已有模型轉換的基礎上增加一些轉換規則進行擴展。例如，RSA預裝的UML2Java轉換是一種基礎性的轉換，在實際應用中，可以對其進行擴展，在生成的Java代碼中增加一些版權聲明。

一般來說，一個模型轉換通常會根據功能劃分成若干個轉換，每個轉換由若干規則組成，實現一部分獨立的功能，例如，UML2JAVA總的轉換程序為UML2JavaTransform，按照轉換的不同階段，劃分為PropertyTransform，OperationTransform等等，在這些轉換之間，通過轉換上下文共享數據。這樣，在對其進行擴展的時候，需要根據具體的需要，在某些階段的模型轉換中增加轉換規則，并通過轉換上下文共享數據。

對于一個已有的模型轉換，可能存在很多擴展，在轉換執行的時候，所有的這些擴展轉換規則都會被加載執行，那么用戶如何只選擇執行他們需要的擴展規則，而忽略掉其他擴展規則呢？在模型轉換的開發過程中，一般使用UML Profile來解決這個問題。在擴展模型轉換的時候，開發者往往會提供一個UML Profile，用戶使用這個profile中定義的stereotype對需要執行擴展轉換規則的源模型對象作標記，擴展轉換規則會根據特定的stereotype來過濾源模型對象，選擇執行還是不執行。

本節以一個具體的例子來介紹如何基于RSA模型轉換框架擴展系統已有的模型轉換。本例將擴展UML2JAVA轉換，擴展之后，用戶對UML模型執行UML2JAVA的時候，擴展規則會為Class中的屬性添加Get和Set方法，對于只讀屬性，只添加Get方法。這個擴展的實現包括兩條擴展規則和一個UML profile，profile提供了一個stereotype，用戶在源模型中對需要生成get和set方法的屬性上應用這個stereotype。DefineGetterSetterRule添加到UML2JAVA轉換中的PropertyTransform，用于收集源模型中需要生成get和set方法的屬性，并存放到轉換上下文中，CreateGetterSetterRule添加到ClassTransform中，該規則從轉換上下文中獲取DefineGetterSetterRule之前設置的屬性信息，創建對應的get和set方法，如果屬性只讀，則只創建get方法。

下面介紹主要的開發步驟：

5.1 新建插件工程

模型轉換的擴展也必須實現為Eclipse的插件。

5.2 創建UML Profile

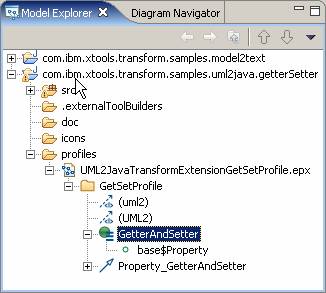

關于如何創建UML Profile，請讀者參閱RSA相關的幫助文檔。本例所用profile的id為GetSetProfile，包含一個名為GetterAndSetter的stereotype，擴展自Property：

5.3 實現擴展規則

DefineGetterSetterRule的實現：

            public boolean canAccept(ITransformContext context) {
            // 本規則接受的源模型對象為應用了GetterAndSetter Stereotype的Property
            if (context.getSource() instanceof Property){
            Property attribute = (Property)context.getSource();
            if(attribute.getAppliedStereotype(GETTER_SETTER_STEREOTYPE) != null){
            return true;
            }
            }
            return false;
            }
            protected Object createTarget(ITransformContext context) {
            /**
            * 記錄需要處理的property的信息，并存放在轉換上下文中，供CreateGetterSetterRule 使用
            */
            Object[] propertyInfo = new Object[2];
            propertyInfo[0] = context.getSource();
            propertyInfo[1] = context.getTarget();
            List properties = (List)context.getPropertyValue("createGetAndSet");
            if (properties == null){
            ITransformContext classContext = context.getParentContext();
            List list = new ArrayList();
            list.add(propertyInfo);
            classContext.setPropertyValue("createGetAndSet",list);
            }else{
            properties.add(propertyInfo);
            }
            return propertyInfo[1];
            }


CreateGetterSetterRule的實現請參考本文附帶的代碼。

5.4 擴展UML2JAVA轉換

為了擴展模型轉換，需要從com.ibm.xtools.transform.core.transformationExtensions擴展點進行擴展，將之前實現的轉換規則添加到需要被擴展的模型轉換中。本文以DefineGetterSetterRule為例，介紹如何添加擴展規則：

            <TransformationExtension
            version="1.0.0"
            name="DefineGetterAndSetter"
            enabled="true"
            targetTransformation="com.ibm.xtools.transform.uml2.java.internal.UML2JavaTransform"
            id="com.ibm.xtools.transform.samples.uml2java.getterSetter.extension.defineOperation">
            <RuleDefinition
            name="DefineGetterAndSetterOperation"
            class="com.ibm.xtools.transform.samples.uml2java.getterSetter.DefineGetterSetterRule"
            id="com.ibm.xtools.transform.samples.uml2java.getterSetter.DefineGetterSetterRule">
            </RuleDefinition>
            <ExtendTransform
            targetTransform="com.ibm.xtools.transform.uml2.java.internal.PropertyTransform">
            <AddRule
            id="com.ibm.xtools.transform.samples.uml2java.getterSetter.DefineGetterSetterRule">
            </AddRule>
            </ExtendTransform>
            </TransformationExtension>


targetTransformation屬性指定了被擴展的模型轉換，RuleDefinition定義了擴展規則，ExtendTransform則將擴展規則添加到具體的轉換中。

5.5 運行測試

至此，對UML2JAVA轉換的擴展實現已經完成，從RSA再啟動一個RSA Workbench實例，加載擴展轉換插件。創建一個UML模型，在模型中創建Account類：

Account類包含四個屬性，其中password和balance屬性應用了GetterAndSetter Stereotype，在轉換之后會生成對應的Get和Set方法，id屬性也應用了GetterAndSetter Stereotype，但id為只讀屬性，因此在轉換之后只會生成對應的Get方法。userName沒有應用這個Stereotype，則不會生成Get和Set方法。以Account類為源模型，執行UML2JAVA轉換，生成Java程序：

由生成的代碼可以看出，在轉換框架執行UML2JAVA轉換的時候，會將兩條擴展規則加載執行。

6 總結

模型轉換在模型驅動的開發過程中起著重要的作用。RSA提供了一個功能強大、易于擴展的模型轉換框架。該框架是一個基于規則的執行引擎，模型轉換的開發者只需將轉換定義為一系列轉換規則即可，模型轉換框架會負責加載執行規則，并提供統一的模型轉換配置管理，在很大程度上簡化模型轉換的開發過程。
