　　USB插槽
　　下圖所示就是USB調制解調器的專用插槽（左圖）。而且它的兩個插槽分別是電話線入口（左圖--右黑線），數據線入口（左圖--左綠線）。數據線接頭使用的是RJ-11型電話插頭。
　　

　

　　下圖是阿爾卡特公司生產的SpeedTouch調制解調器。它有一根電纜線與你的電腦和上圖（左）的數據線入口相連。
　　　
　　以太網路由器（Ethernet Router）
　　下圖是Efficient Networks公司提供的以太網ADSL路由器，其型號為5861。
　　　

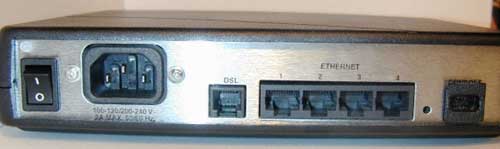

　　如下圖所示，該路由器有4個10M以太網口，所以通過它可以連接四臺電腦，如果再使用一個HUB，那么所能連接的電腦數將會更多。
　　　

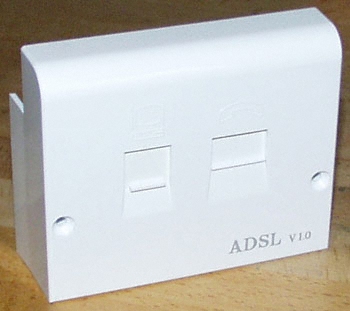

　　ADSL是在電話用戶線上采用分離器（splitter）的辦法將模擬話音通道與數字調制解調器分開，即使在ADSL連接失敗時也不影響話音服務。當安裝ADSL時，工程師第一件要做的事情就將這個分離器安裝到位。
　　　

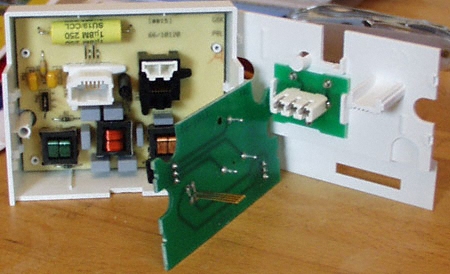

　　該分離器通常包含有兩個濾波器（將頻率較低的PSTN頻帶信號與較高的頻率的ADSL頻帶信號分開）
　　　

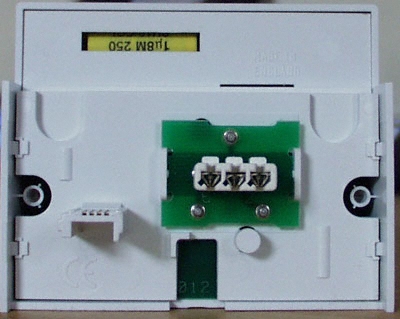

　　在分離器的背面有一個標準電話插座（與你的接線盒相連）此外還有一個類似的接口，在測試的情況下，安裝人員可以與其它的電纜相連。
　　
