使用因果圖設計測試用例

　　　　　　　　　　　　　　　　　　　　軟件測試中心：陳大衛
　　使用因果圖的好處

1 考慮了多個輸入之間的相互組合、相互制約關系

2 能夠幫助我們按一定步驟，高效率地選擇測試用例，同時還能為我們指出，程序規格說明描述中存在著什么問題

利用因果圖導出測試用例需要經過的一般步驟

1.分析程序規格說明的描述中，哪些是原因，哪些是結果。

2.分析程序規格說明的描述中語義的內容，并將其表示成連接各個原因與各個結果的因果圖

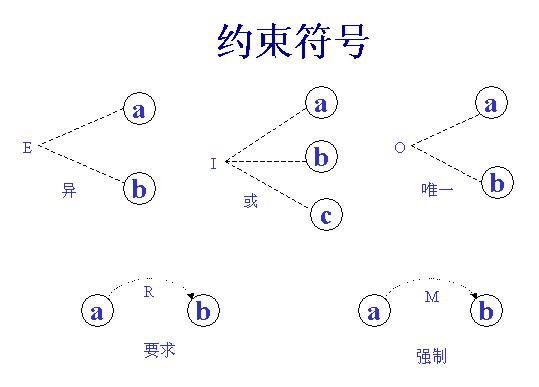

3.在因果圖上使用若干個特殊的符號標明特定的約束條件

4.把因果圖轉換成判定表

5.把判定表中每一列表示的情況寫成測試用例

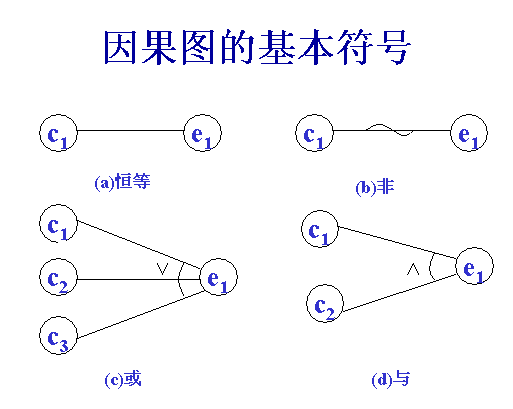

因果圖基本符號
　

因果圖實例講解

某軟件規格說明中包含這樣的要求：
第一列字符必須是A或B，第二列字符必須是一個數字，在此情況下進行文件的修改。但如果第一列字符不正確，則給出信息L;如果第二列字符不是數字，則給出信息M。

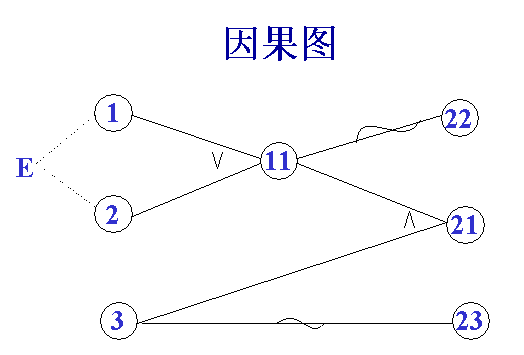

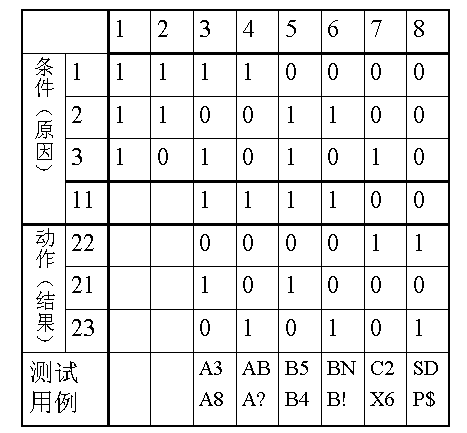

分開原因和結果

原因：1----第一列字符是A;
2----第一列字符是B;
3----第二列字符是一數字。
結果：21----修改文件;
22----給出信息L;
23----給出信息M。

此例子是講解利用因果圖設計測試用例的一個小例子。以中國象棋中走馬的測試用例設計為例學習因果圖的使用方法。

一、 分析中國象棋中走馬的實際情況（下面未注明的均指的是對馬的說明）
1、如果落點在棋盤外，則不移動棋子；2、如果落點與起點不構成日字型，則不移動棋子；3、如果落點處有自己方棋子，則不移動棋子；4、如果在落點方向的鄰近交叉點有棋子（絆馬腿），則不移動棋子；5、如果不屬于1-4條，且落點處無棋子，則移動棋子；6、如果不屬于1-4條，且落點處為對方棋子(非老將)，則移動棋子并除去對方棋子；7如果不屬于1-4條，且落點處為對方老將，則移動棋子，并提示戰勝對方，游戲結束。

二、 根據分析明確原因和結果

原因：
1、 落點在棋盤上；
2、 落點與起點構成日字；
3、 落點處為自己方棋子；
4、 落點方向的鄰近交叉點無棋子；
5、 落點處無棋子；
6、 落點處為對方棋子（非老將）；
7、 落點處為對方老將。
結果：
21、不移動棋子；
22、移動棋子；
23、移動棋子，并除去對方棋子；
24、移動棋子，并提示戰勝對方，結束游戲。

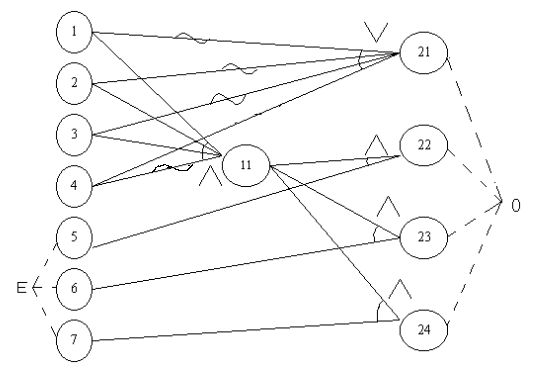

添加中間節點11，目的是作為導出結果的進一步原因，簡化因果圖導出的判定表

考慮結果不能同時發生，所以對其施加唯一約束O。原因5、6、7不能同時發生，所以對其施加異約束E.

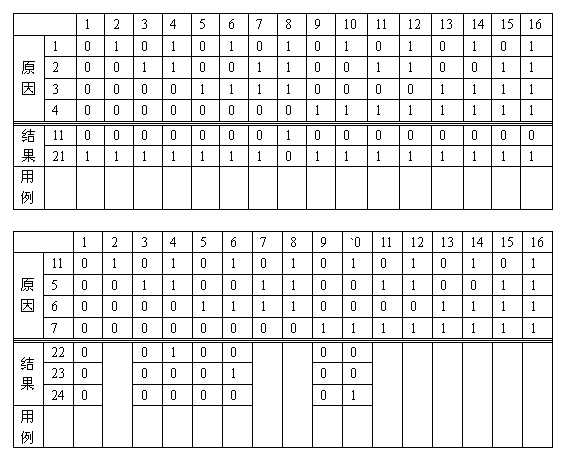

根據因果圖建立判定表：(分為兩表)

注：1、以上判定表中由于表格大小限制沒有列出最后所選的測試用例；2、第2表中部分列被合并表示不可能發生的現象；3、通過中間節點將用例的判定表簡化為兩個小表。減少工作量。

四、根據判定表寫測試用例表（略）
