簡易鄰頻小型前端增加衛視節目

    作者：河北 劉田

    某些中小賓館和遠離市區的宿舍樓使用共用天線收轉的電視頻道較少，想多收轉幾個電視頻道，只能想辦法改造原有共用天線系統，增加衛星頻道，以達到多看電視節目的目的。

    筆者設計的這一款小型前端，就是利用原共用天線前端設備收轉當地的所有開路電視臺信號，用增加的衛視設備收轉衛星電視信號。這樣在共用天線系統的ＶＨＦ頻段，采用鄰頻方式就可以多轉發６個頻道的衛星電視信號。如果還想多安排幾套節目信號，可以把鄰頻方式擴展到ＵＨＦ頻段的低端。如果原共用天線收視的開路電視臺的信號占據２、４、６、８、１０、１２頻道，那么新增加的衛視節目信號就可以安排在１、３、５、７、９、１１頻道上。

    按照上述增加六套衛星節目的方法計算，需要購買的器材是：６套數字衛星接收機，６臺調制器和一臺非選頻混合器。數字衛星接收機要選用國產名牌工程機，調制器要選用鄰頻方式的固定頻道。這樣可降低造價，質量也有保證。衛星天線選用兩面２ｍ左右的，一套天線接收亞太１Ａ節目，另一套天線接收亞洲２號節目（用兩套Ｃ波段天線收轉不加密的省臺節目也比用一套Ｋｕ波段天線收轉加密的省臺節目造價低得多）。

    衛星天線最好固定在地面上，這樣便于防雷、防風和防微波干擾。衛星天線高頻頭傳送來的中頻信號可以通過功分器分配給各衛星接收機。衛星天線用的高頻頭最好選用雙極化雙輸出的，這樣可以同時選取兩種極化的信號。

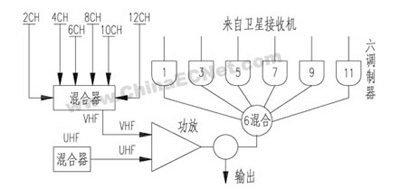

    整個前端電路的連接如附圖所示。原有共用天線部分可以基本不變。新增加的衛星電視節目，由數字衛星接收機轉換為視頻和音頻信號，然后分別送入不同頻道的調制器，從調制器輸出的信號經過６混合器混合后，再用反接的二分配器與原共用天線收轉的電視臺信號混合后輸出，送至各用戶。調制器輸出的調制信號電平最大１１０ｄＢ，足夠小型前端使用，不用再加功放級放大了。具有足夠的信號電平是該前端設計的關鍵，否則將產生嚴重的交調干擾，那樣的話在簡易條件下是無法解決的。

    在安裝新設備之前，要對原有前端設備進行整理、修理和調試。要檢查所有接收天線和連接頭是否良好、天線放大器是否工作正常。如條件允許可以用掃頻儀調試原共用天線系統ＶＨＦ和ＵＨＦ頻段的混合器。最后要把ＶＨＦ頻段的放大器輸入電平調試在７０ｄＢ、放大器輸出電平調試在１００ｄＢ左右。調制器輸出電平調到最大，ＶＨＦ頻段信號混合后輸出電平可以保持９６ｄＢ左右，ＵＨＦ頻段輸出電平可以調到比ＶＨＦ頻段高５ｄＢ左右。只要安裝無誤，調試正確，整個天線系統就可以正常工作，且圖像清晰、聲音洪亮。
