Sybase助力中國電信西部電話網集中監控管理系統升級改造案例

領測軟件測試網

背　景

　　

在我國通信事業高速發展和電信市場日趨開放的今天，電信市場的競爭愈益激烈，各種新興電信業務不斷涌現，傳統的電信服務方式已漸漸不能適應用戶需求的發展。為了提高電信企業的市場競爭能

力，降低企業的經營成本，保證企業收入及時得到回收，必須向客戶提供高質量的、多樣化的服務。而利用可靠的網管系統來高效率地維護整個網絡，則是電信企業增強自身競爭力的有效手段。同時，面對日益擴大的電信網絡規模，利用網管系統來提高運營管理水平也成為了現今電信企業的工作重點之一。

中國電信西部11省的本地電話網集中監控管理系統升級改造工程正是在我國電信行業市場發展的這一大背景下啟動的。根據中國電信集團公司《本地網集中維護管理實施辦法》的要求，本地電話網集中監控管理系統負責對所轄范圍內的長途局(TS)、端局(LS)、匯接局(MS)、關口局(GW)、無線市話和農話交換設備進行集中管理。西部11省的本地電話網集中監控管理系統建立于1997年，它在電信網的故障管理、性能管理、配置管理、安全管理以及計費管理等方面，曾經起到了非常重要的作用，并產生了良好的經濟效益和社會效益。近幾年來，隨著我國電信技術的迅速發展，電信網絡規模不斷擴大，并且多種廠家設備并存，設備入網時間和對網絡管理的支持能力也不盡相同，現有的系統已不能適應電信行業的進一步發展。為了確保電信網高效、安全的運行，同時考慮當前電信網的高速發展，有必要對本地電話網集中監控管理系統進行升級改造。

需　求

　　

本次本地電話網集中監控管理系統升級改造涉及貴州、云南、陜西、甘肅、青海、寧夏、新疆、廣西、重慶、四川和內蒙等11個�。ㄊ�、自治區）的122個本地電話網集中監控管理系統的升級改造，本地網的規模大小不一，按照局點數的多少分為四個等級�？v觀整個系統建設規模，Sybase認為系統建設的難點有以下幾個方面：

系統的先進性和開放性：系統必須要和上級網管系統和其它業務系統具有標準接口；

靈活性和擴展性。在設計中不僅應考慮目前業務的需求，更應充分考慮未來業務量及業務種類增長的需求；

核心系統的高效性、穩定性。對不同的業務應采用不同的設計，如批處理、聯機交易處理(OLTP)、聯機分析(OLAP)等技術。要有較強的擴展性和較快的處理速度；

系統的安全性：針對不同的用戶，必須設置不同的訪問權限。對于整個系統而言必須具備容災能力，系統軟件、硬件等具備建立異地容災系統的能力；

數據庫系統是本地電話網集中監控管理系統中的重要組成部分之一，也是本地電話網集中監控管理系統進行數據貯存和處理的基礎。本地電話網集中監控管理系統升級改造所需的數據庫系統主要完成本地電話網集中監控管理系統各種業務數據的入/出庫存儲，并根據相關業務管理部門的需要實現查詢、統計、匯總、報表自動生成、決策分析支持等功能。而且，網管系統不僅要滿足現有業務需求，而且要考慮到隨著業務的發展，數據量必然會飛速增長，會涉及多種類型的硬件、操作系統、數據庫系統以及各種應用系統，所以本系統建議采用Sybase大型數據庫Adaptive Server Enterprise 12構建系統的數據存儲平臺，同時在超大型監控管理中心通過復制服務器來保證系統的災難備份以及與其它系統的互聯，以確保適應未來業務的發展。

Sybase解決之道

　　

由于本地電話網集中監控管理系統的規模按照本地網規模而定，Sybase根據這一情況，在其提供的定制解決方案中將系統分為超大型、大型、中型和小型等四個不同等級，由于不同規模等級的系統其數據量大小不同，其對硬件和軟件的要求也不相同。Sybase針對四種不同規模的系統，分別給出了相應的軟硬件配置和解決之道。

根據中國電信西部11省本地電話網集中監控管理系統升級改造工程的實際狀況和一系列特點，Sybase提出了如下的系統配置方案原則：

　　

數據庫選擇、定位

開放、互連性

擴展性

可靠性、安全性

提供安全、高效的數據容災解決方案；

實現各支撐子系統之間的互連，即使是在異構環境下

　　

硬件配置原則

盡量充分利用原有的硬件

硬件的選擇應考慮未來幾年的系統擴展

一．超大型系統的配置

　　

對于超大型網管中心，我們建議在本地網網絡集中維護中心采用兩臺UNIX小型機，各配置4顆CPU,雙機組成一個CLUSTER,在兩臺小型機上分別安裝Sybase Adaptive Server Enterprise12.0 for UNIX。在遠程配置另外一臺小型機用于系統的災難備份，它也安裝Sybase Adaptive Server Enterprise12.0 for UNIX，但硬件配置可以適當降低，同時安裝Sybase復制服務器for UNIX，利用該服務器來對本地網網絡集中維護中心運行的機器進行災難備份。在硬件方面，如果原來有小型機，可以考慮把它作為災難備份服務器，在作為災難備份的同時，我們還可以把一部分查詢工作放在它上面來進行，從而減輕主服務器的工作負載，并充分利用現有資源。數據庫服務器如果原來采用ASE11.9.x,則建議直接升級到ASE12,如果原來數據庫服務器采用的數據庫版本低于11.9.x,則建議直接將數據庫系統替換為12,原有的數據庫系統和硬件作為查詢和統計使用，從而減輕生產系統服務器負擔，并充分利用原有軟件和硬件。具體配置如圖3-1所示。

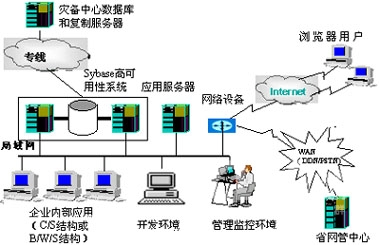

圖3-1超大型本地電話網集中監控管理系統 邏輯配置圖

Sybase的配置方案產品簡要說明如下：

Sybase ASE 數據庫服務器

Sybase Replication Server 復制服務器

EAserver 應用服務器

Open Client SDK 應用提供編程接口

在本地網網絡集中維護中心安裝Sybase ASE12.0雙機高可用性系統作為生產機，兩臺機器共享一個磁盤陣列，正常情況下兩臺機器都在運行，客戶端可以從任何一臺服務器訪問應用系統，當其中一臺出現故障時，另外一臺可以接管所有的客戶端，從而實現客戶端對數據庫的透明操作。災難備份中心最好跟主機不在同一建筑物內，當發生火災、水災、地震等自然災害時，可以最大程度地保護業務數據。如果災難備份的小型機配置比較高，可以把備份數據庫和復制服務器安裝在同一臺服務器上，如果小型機配置比較低或者有多臺配置較低的小型機，則可以將復制服務器安裝在單獨的服務器上。應用系統可以采用兩層結構或三層結構進行開發，在三層結構中我們采用Sybase應用服務器EAServer，它完全支持CORBA、J2EE體系結構，應用系統把所有業務邏輯都放在應用服務器上，客戶端只要有瀏覽器即可。

二．大型系統配置

　　

對于大型網管中心，我們建議在本地網網絡集中維護中心采用兩臺UNIX小型機，各配置2顆CPU,雙機組成一個CLUSTER,在小型機上安裝Sybase Adaptive Server Enterprise12.0 for UNIX�，F有數據庫服務器如果采用ASE11.9.x,則建議直接升級到ASE12,如果原來數據庫服務器采用的數據庫版本低于11.9.x,則建議直接將數據庫系統替換為ASE12,原有的數據庫系統和硬件建議作為查詢和統計服務器，從而減輕生產系統服務器負擔。具體配置如圖3-2所示。同超大型系統相比，大型系統在配置上去掉災難備份中心。硬件從4顆CPU較少為2顆，其它配置基本相同。

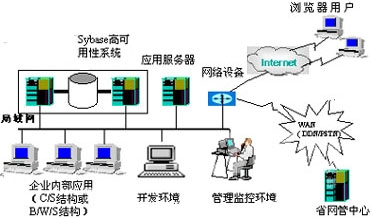

圖3-2大型本地電話網集中監控管理系統 邏輯選擇圖

Sybase的配置方案產品簡要說明如下：

Sybase ASE 數據庫服務器

EAserver 應用服務器

Open Client SDK 應用提供編程接口

三．中小型系統配置

　　

對于中型和小型本地電話網集中監控管理系統，我們建議在本地網網絡集中維護中心采用兩臺UNIX小型機，中型系統中每個小型機配置2顆CPU,小型系統中每個小型機配置1顆CPU,兩臺機器組成StandBy方式，一臺作為生產機，一臺作為備份機,在兩臺小型機上安裝Sybase Adaptive Server Enterprise12.0 for UNIX。正常情況下，生產機正常運轉，當生產機發生故障時，備份機自動接管數據庫系統。數據庫服務器如果原來采用ASE11.9.x,則建議直接升級到ASE12,如果原來數據庫服務器采用的數據庫版本低于11.9.x,則建議直接將數據庫系統替換為12。原有的數據庫系統和硬件建議作為查詢和統計服務器，從而減輕生產系統服務器負擔。具體配置如圖3-3所示。

在中型和小型系統中，兩臺服務器是自動備份關系，即正常情況下，只有生產機在工作。備份機作為生產機的備份，只有發生故障時，備份機才會接管數據庫系統。

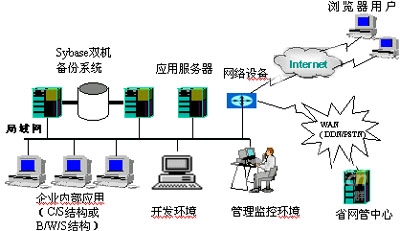

圖3-3中型和小型本地電話網集中監控管理系統邏輯配置圖

Sybase的配置方案產品簡要說明如下：

Sybase ASE 數據庫服務器

EAserver 應用服務器

Open Client SDK 應用提供編程接口

四．配置方案總體特點

　　

歸納起來，Sybase提供的配置方案總體特點如下：

　　

(1) 整個系統采用兩層與三層體系結構相結合的方式，技術成熟完善。

　　

(2) 針對超大型本地電話網集中監控管理系統和大型本地電話網集中監控管理系統，我們采用Sybase的HA技術，兩臺機器可以同時訪問一個數據庫。對于中型和小型本地電話網集中監控管理系統系統，我們采用雙機備份方式，能夠實現雙機互為備份，并在出現異常時進行切換。

　　

(3) 能夠對數據庫進行有效的監控，以保證系統正常運行。

　　

(4) 針對信息量大，信息結構復雜的特點，對數據庫和開放工具的性能要求比較高，Sybase的產品能較好地滿足這種要求。

　　

(5) 良好的安全保密性能，在Sybase解決方案中不僅在數據庫中有多級的安全機制，符合NCSC定義的C2級安全標準，能夠有效地保證數據的安全，而且在網絡傳輸過程中基于網絡傳輸低層協議之上也具有多種加密機制。

　　

(6) 利用Sybase復制服務器的溫備份功能（Warm Standby），我們可以對重要數據進行災難備份，一旦發生一些不可預見的災害，可以在最大程度上保證數據的安全性。

五．配置方案總體優勢

　　

Sybase產品能夠在滿足用戶的如下基本業務需求方面有出色的表現：

　　

(1) 數據收集：Sybase提供的OpenClient是訪問Sybase服務器的標準接口，是一種調用級接口(API)，具有多平臺、多語種(3GL)支持能力，其效率、靈活性遠遠高于傳統的嵌入式SQL(E_SQL)、ODBC等。

　　

(2) 數據訪問和利用：Sybase提供了眾多的工具，特別是從最底層的3GL開發語言Watcom系列(業界最快的編譯技術)，到最高層的PowerBuilder這一業界第一的應用開發環境，直至介于二者之間、充分利用兩者技術的Power++（類VisualBasic，但符合C/C++標準，又能象PowerBuilder一樣設計界面）。而且,Sybase的工具大多能直接支持多種數據源而無需其它產品。

　　

(3) 數據管理：Sybase ASE12.0(Adaptive Server Enterprise12.0)是當今眾多RDBMS中性能極為出色的數據庫服務器產品,我們的目標是使用戶的系統達到最佳性能/價格比。

　　

(4) 獨特的復制技術：復制服務器除了進行災難備份外，還可以提供基于事務的復制（比基于數據的復制具有許多優勢），可與移動用戶復制，可對異構數據源進行雙向復制（可達到２５種以上的數據源種類）；

　　

(5) 自定義服務器：Sybase是唯一一個提供開放服務器端編程接口的數據庫廠商，這為用戶利用標準的OpenClient/OpenServer協議編寫自定義功能的服務器、并透明地接入Sybase環境提供了可能。

應用效果

　　

通過中國電信西部11省本地電話網集中監控管理系統升級改造工程的實施，在原有西部11�。ㄗ灾螀^、直轄市）122個本地網已經建成的本地電話網集中監控管理系統的基礎上，進一步實現了告警和話務數據的集中采集和監視、局數據集中制作、話務流向集中控制、重大技術故障集中支撐和維護等要求。升級后的系統具備了：

對接入網的管理；

提供必要的設備運行狀況、告警、話務、統計等信息，并具有很強的實時性和準確性；

系統實現了與本地網綜合業務管理系統（九七工程）的互聯；

與省電話網網管系統縱向連接，向省電話網網管系統提供必要的信息，從而保證省電話網網管系統管理功能的實現；

新建系統是一個綜合、統一、集中、開放、靈活、安全可靠、適應性強的業務系統，并考慮未來建設其他系統的要求；

充分利用了現有系統的設備進行改造、擴容，從而大大壓縮了工程投資；

系統具備較強的擴展性，在將來出現與其它系統之間的互聯需求時，本系統可以支持平滑升級。

該項目的負責人對Sybase提供的旗艦級數據庫系統管理平臺ASE的強大數據管理功能，以及完整應用方案的提供和實施能力給予了高度的評價，認為它們對于達成中國電信西部11省本地電話網集中監控管理系統升級改造工程所設定的一系列嚴格目標起到了至關重要的作用。同時，用戶對Sybase所提供的熱情周到的專業服務也印象深刻，并贊許Sybase公司是一個富有遠見的國際級大公司。
