思科城域光聯網解決方案(下)

領測軟件測試網

　　
　　存儲整合
　　
　　如圖3所示，網絡連接存儲(NAS)可與存儲區域網絡（SAN）集成以支持基于IP存儲合并和文件共享。NAS在很多應用領域都是非常有效的，包括合作開發、工程、電子郵件、網頁和普通文件服務等。因為NAS將存儲抽象到文件系統級，所以它可以在多個用戶和應用間非常有效地管理唯一數據的共享。NAS使用已被普遍理解的技術如IP、以太網、網絡文件系統(NFS)和通用互聯網文件系統(CIFS)，部署和運營的復雜性非常低。
　　

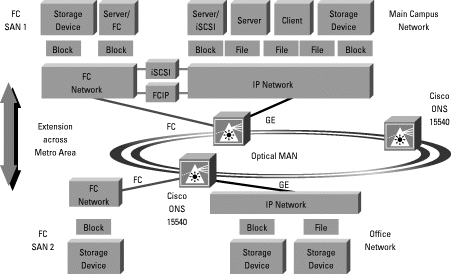

　　圖3 SAN和NAS集成的應用
　　　解決方案(下)（圖一）" width="451" height="274" />

　　圖注：
　　FC SAN1 光通道 SAN1
　　Storage Device 存儲設備
　　Server/FC 服務器/光通道
　　Server/iSCSI 服務器/互聯網小型計算機接口（iSCSI）
　　Sever 服務器
　　Client 客戶
　　Main Campus Network 主園區網絡
　　Block 模塊
　　File 文件
　　FC Network 光通道網絡
　　iSCSI 互聯網小型計算機接口
　　FCIP IP光通道（Fiber Channel over IP）
　　IP Network IP 網絡
　　Extension across Metro Area 通過城域的擴展
　　FC 光通道
　　GE 千兆以太網
　　Cisco ONS 15540 思科ONS 15540
　　Optical MAN 光城域網
　　FC SAN2 光通道SAN2
　　Office Network 辦公網絡
　　
　　要通過一個城域環境實現業務連續性和存儲合并的全部好處、把存儲網絡擴展到數據中心之外，需要一個能夠滿足存儲應用特殊需要的網絡基礎設施。
　　
　　數據網絡和多業務集成
　　
　　今天的企業和服務供應商繼續支持多種多樣的網絡技術如IP（互聯網協議）、SONET（同步光網絡）、ATM（異步傳輸模式）、時分復用(TDM)、光通道和ESCON（企業系統連接）等。其中一些技術具有戰略意義，能滿足特殊的業務需求。而另外一些技術的存在純粹是由于歷史原因。企業必須管理和支持這些技術，同時優化對現有預算和資源的使用。將這些網絡技術合并為一個普通的光基礎結構可以降低成本并簡化運營。
　　
　　圖4 多業務集成的應用
　　
　　圖注：
　　Legacy Services 傳統業務
　　Data Networking 數據網絡
　　GE/10GE 千兆以太網／10G以太網
　　Storage 存儲
　　T3/E3 T3/E3
　　OC12c OC12c
　　OC48c OC48c
　　Optical Backbone 光骨干網
　　ATM/SONET ATM/SONET（異步傳輸模式／同步光網絡）
　　FICON FICON
　　Fiber Ch 光通道
　　OC-3/STM1 OC-3/STM1
　　
　　透明的光接口可以承載多種業務流量，包括千兆和10G以太網數據網絡、ESCON（企業系統連接）、FICON（光通道連接）和光通道存儲網絡，還有SONET（同步光網絡）和OC-3、OC-12及OC-48速率ATM（異步傳輸模式）。由多個波長承載不同類型的業務流量可 以多路復用于一對光纖上，實現多業務傳輸。
　　
　　思科城域網
　　
　　思科ONS 15540擴展業務平臺
　　
　　思科ONS 15540擴展業務平臺是一種用于城域網的DWDM光傳輸多路復用器。它使用DWDM技術以及服務終端和分插多路復用技術，支持高達32 (波長)的協議，并支持以16Mbps到2.5Gbps、每單位10Gbps的速率進行與比特率無關的業務流量操作。
　　
　　思科ONS 15540擁有每光纖對320Gbps和32波長的合并能力，可以傳輸大量高速業務流量如ESCON（企業系統連接）、FICON（光通道連接）、光通道和千兆以太網。思科ONS 15540支持多種存儲網絡、數據網絡和傳統的SONET（同步光網絡）應用。
　　
　　思科ONS 15252/15201
　　
　　思科ONS 15252/15201城域DWDM家族為企業和運營商業務接入點(POP)提供了即時波長 。其容量可以一種經濟的方式逐信道增加。思科ONS 15252是一種多通道設備，思科ONS 15201則是一種單通道設備節點。兩者占地面積都非常小而且耗電低。思科ONS 15252/15201以各種線速（最大可達2.5Gbps）支持大量的業務流量類型(SDH/SONET、千兆以太網)。通道保護選擇包括：不保護、客戶層保護和（光通道）光纖保護。
　　
　　思科ONS 15454光傳輸平臺
　　
　　思科ONS 15454光傳輸平臺是當今光網絡中一個關鍵的組成模塊，它具備提供下一代傳輸性能和經濟性的能力。它在單一平臺內結合了傳統的SONET TDM的優點和統計多路復用技術。思科ONS 15454可以合并傳統的設備如DS1、DS3、STS1、OC3、OC12、 OC48，包括多波長DWDM光纖，還支持數據接口，如以太網、ATM和視頻。這大大提高了傳輸層的效率，顯著地降低了初期和生命周期內的部署成本。單一思科ONS 15454機架 層現在可支持OC3/c、OC12/c、OC48/c 甚至OC192 。
　　
　　戰略性合作關系
　　
　　思科系統公司已經組織了戰略聯盟，為其用戶提供一種以用戶為中心的一攬子解決方案。為實現這一共同承諾而提供的解決方案和業務，涵蓋產品、應用、系統集成，最佳方案專門用于確�？蛻舫蔀樾陆洕�中成功的全球性網絡化組織。關鍵的合作關系包括：
　　? AT&T Ultravailable（超可靠）寬帶網絡是一種定制設計的管理方案，為需要不間斷訪問他們商業運作的客戶提供專用、高速的光網絡和最新的光網絡技術。
　　? EMC正利用思科的光技術確保正在部署的EMC存儲和存儲區域網絡解決方案的可靠性、高性能和安全性。
　　? IBM正將電子商務解決方案與思科光網絡技術集成在一起，以提供強勁的存儲網絡，如IBM Copy Services（拷貝服務），以滿足企業間大范圍數據可用性需 求。
　　? Metromedia Fiber Networks(MFN)（Metromedia光網絡公司），是一家領先的可管理光網絡業務供應商。該公司已經使用思科技術部署了高級應用服務，如存儲區域網絡、數據鏡像、災難恢復、數據庫和的高分辨率視頻網絡，擴展了他們的WaveChannel光網絡解決方案。
