關鍵詞：嵌入式測試CodeTest工具DCS系統
隨著DCS系統的發展，迫切需要一種工具能夠在軟件開發的集成階段、系統階段等對DCS系統的軟件進行實時在線的測試與分析，以保證系統的性能和可靠性。
DCS系統長期運行的穩定性、實時性等特點，使得廠家對其軟件質量有著非�？量痰囊�，而DCS系統的分布式特點，又使得其集成測試、系統級測試非常困難。本文介紹一種獨特的DCS分布式系統的測試方案，對分布在一個網絡中多臺電腦上的各個系統模塊（每臺電腦運行多個系統模塊）同時測試，監視其覆蓋率、內存泄漏、運行性能等重要測試指標。測試工具選用美國Metrowerks公司的CodeTest嵌入式測試工具。
1 DCS系統概述

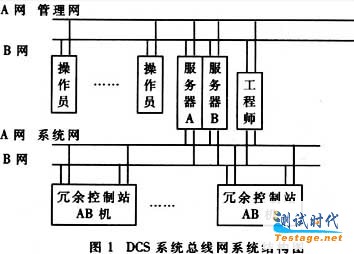

DCS系統一般是物理上分布的控制系統，有兩種基本結構：總線網結構和星型網結構。有些DCS客戶由于生產規模小，可能對系統要求不高，把服務器、工程師站、操作員站集于一臺機器上即可，但就其控制站和上機系統而言，整個系統在物理上、邏輯上仍然是分布式的。以總線結構為例，系統結構如圖l所示。
2 CodeTest嵌入式測試工具概述
CodeTest具有強大的測試分析功能。
由于CodeTest對軟件打點技術和從總線捕獲數據進行了改善和提升，正是這種原理上的優勢，使得CodeTest具有強大的性能分析、內存分析、高級覆蓋率分析和代碼跟蹤功能。
CodeTest工具主要有三個版本：一個是純硬件版，由于它不能滿足用戶的需求，早已被淘汰；另外兩個是純軟件版和硬件輔助軟件版，其中以硬件輔助軟件版最好。
純軟件測試工具的測試原理有兩個必需的任務——插樁函數和預處理任務。由于插入插樁函數和預處理任務的存在，使系統的代碼增大，對系統的運行效率有一定的影響。但是，隨著CPU速度和存儲技術不斷提高，純軟件版方案仍然可行。
3 DCS系統嵌入式測試方案設計
由于DCS系統比較復雜，服務器上有15個lib文件、20個exe任務，操作員站有4個dll工程和6個exe任務，這些模塊在管理網層構成一個實時運行的整體。測試一個程序或者一個測試用例，必將影響其他任務，例如：在操作員站上寫一個值到I／0控制站，改變一個閥門的開關狀態，這個值會被傳到實時數據庫，完成操作歷史記錄，然后送到系統網驅動，由與I／0站通信的gateway.exe和GatewayMonitor模塊發到現場控制站。工程師站主要用于離線組態，其dll工程和exe工程一共有十幾個，在進行工程組態時，會出現多個模塊同時運行。在下裝時，下裝任務模塊和服務器操作員站程序會同時運行（至少與操作員站、服務器的守護程序同時運行），此時，要想把覆蓋率數據收集齊全，在以前是非常困難的。因為測試者的一個動作將會引起幾臺機器上的多個模塊的代碼執行。使用CodeTest測試工具，運用其設計巧妙的測試方案，終于解決了這個難題。
3．1純軟件版CodoTest測試方法
用純軟件版CodeTest工具測試時，先用CodeTest進行插樁（打點），生成exe或者其他可執行文件，然后在裝載測試程序的機器A上運行CodeTest的ctserver.exe,并設定其收集測試數據的端口。
接著在機器B上（A和B也可以是同一臺機器）運行CodeTestManager（ctmgr），創建workspace，指定插樁文件、內存檢查目標文件、端口和etserver所在機器的IP地址，連接ctserver并執行。最后在A上運行需要測試的程序C.exe，這樣C.exe的執行情況、性能、覆蓋率、內存是否泄漏等數據都被采集在CodeTestManager的SoftwareProbe中。CodeTestManager提供了友好的窗口界面，可以查看每個函數的運行覆蓋率，也可以查看每個文件的覆蓋率，還可以對測試結果進行保存、導出、合并等。
3．2一個小的測試方案的分析與設計圖l已經給出了DCS系統的體系結構．這里將結合CodeTest設計測試方案。
為了便于理解，先舉個簡單的設計實例：設一個小的軟件系統在A機和B機上運行。A機上運行著兩個進程（或任務模塊）：A1.exe和A2.exe，A1.exe使用ALIB1.1ib和ALIB2.1ib庫文件，A2.exe使用A.dll動態鏈接庫；B.exe運行在B機上，B.exe上的操作將引起A機上的兩個進程A1和A2。
現在對A1、A2和B三個任務模塊組成的系統進行系統測試，監視其覆蓋率、內存泄漏、運行性能等重要測試指標。

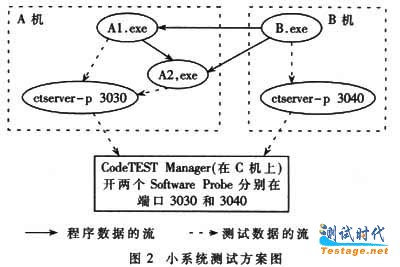

測試方案如圖2，設C機（C機也可以是A機或者B機）用于收集測試數據。
對于這個簡單的系統，其測試系統已經不算簡單，而對于總共有60多個工程，至少有20個以上的進程同時運行的DCS綜合自動化控制系統，其測試方案圖就更復雜了，要考慮的問題就更多了。
