SYSTIMAX與10G Base-T萬兆銅纜技術

領測軟件測試網

　　
　　1983年貝爾實驗室綜合布線研發小組（現為SYSTIMAX技術研發實驗室）向全球正式推介了其綜合布線系統（PDS-Premises Distribution Systems）思想與網絡應用模式，1989年AT&T的貝爾實驗室（Bell Lab）正式推出和發明了全球第一套端到端綜合布線系統及品牌－SYSTIMAX系統。

時至今日，已是CommScope旗下的SYSTIMAX綜合布線系統在2004年迎來其誕生以來15周歲生日，風風雨雨的15年SYSTIMAX經歷了由AT&T到Lucent，再由Avaya到如今的CommScope公司，而全球的綜合布線技術也伴隨著寬帶網絡技術的發展已得到了突飛猛進的技術及市場發展，多模光纖技術已由80年代的OM1多模發展到了現在的支持10G的OM3甚至未來的超OM3多模光纖技術，單模光纖也發展到了全頻段支持網絡傳輸的下一代零水峰單模光纖（ZWP-SM），銅纜線纜更是從三類發展到了六類，甚至不久的將來的支持10GBase-T應用的超六類甚至七類UTP銅纜系統。
　　
　　SYSTIMAX技術研發實驗室作為綜合布線的發明者，倡導者和技術進步的推廣者，歷來是網絡技術與布線標準的發展與提高領域的活躍分子。理所當然，SYSTIMAX對于現在的新一代網絡技術10G Base-T萬兆銅纜以太網標準的建立也是至關重要的和積極推動者。其以前是，現在是，未來也必將是布線標準和IEEE組織推動網絡技術向前發展的主要動力源泉。
　　
　　萬兆網絡技術發展至今已有多個年頭了，包括多種網絡介質和技術協議，2002年7月IEEE（國際電子與電氣工程師協會）已正式頒布了基于光纖上的萬兆光纖以太網標準－IEEE802.ae標準，網絡協議包括基于單模光纖的10G Base-LX及基于OM3萬兆多模光纖10G Base-SR，而基于IEEE802.ak標準的同軸電纜萬兆協議10G Base-CX4也已于2004年3月正式頒布，但遺憾的是該種基于4條InfiniBand同軸銅纜的萬兆網絡支持的有效距離只有區區的15米，適用范圍大受限制，只能適用于IDC及數據中心的地的機柜間的網絡服務器或SAN主干互聯和級聯，對于樓層內和長距離的水平信息點應用則不能滿足使用需求，因此說，目前IEEE積極推進的10G Base-T無論是應用技術還是在投資節省方面而言，才是未來銅纜及水平工作區萬兆以太網技術與應用發展的方向和重點
　　　
　　各種標準等級的多模光纜的帶寬及萬兆應用性能比較表
　　10G Base-T是指在超六類或七類UTP或屏蔽銅纜雙絞線上的10G萬兆以太網應用達100米，其在2003年3月IEEE組織例行工作會議上已正式確立為IEEE 802.3an標準，預計將于2006年初將正式全球頒布并實施此標準。目前CommScope公司旗下的SYSTIMAX研發實驗室等布線廠商與北美布線標準組織TIA，和IEEE組織正在加緊配合，共同研究此網絡協議有關的綜合布線系統有效帶寬要求，新技術參數及新技術指標，現場測試標準，性能指標，布線有效帶寬及網絡接口收發器要求，通信協議互通等網絡廠商的技術核心要求。
　　
　　在10G Base-T標準工作會議上，SYSTIMAX研發人員共提出了包括ANEXT，Insertion Loss等在內的新的布線技術指標要求和測試標準規范，以及提出了在超六類或七類UTP的4連接全程信道上，應滿足測試到650MHz的高帶寬技術要求等針對10G Base-T網絡應用的綜合布線技術要求和測試方法。并對布線系統的線纜，接插件，跳線等器件設計，制造等提出具體特性要求和方案。
　　　

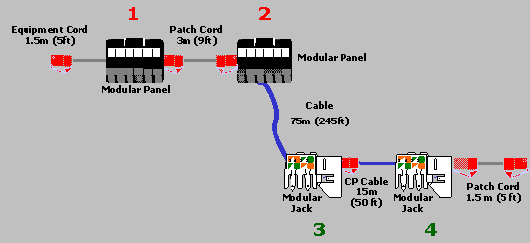

　　SYSTIMAX在IEEE標準會議上演示的4連接測試到650MHz的XL9布線系統拓撲圖
　　網絡及布線技術的發展至今，歷來都是先有領導廠商的產品創新，或者先有產品技術可行性，再有理論標準的確定和實施的。10G Base-T網絡及布線標準也不例外，其實早在2003年3月的IEEE日本工作會議上，SYSTIMAX布線實驗室就已經為IEEE802.3an工作小組闡明并實地演示了在CommScope新一代的GigaSPEED XL9（下一代超六類或七類UTP）系統上，經過4個連接后成功傳輸10G網絡速度達100米距離的可行性，這也是全球唯一廠家首次在國際標準會議上實際演示下一代銅纜上的萬兆網絡應用，也同時為10G Base-T網絡和布線標準的確定和未來實際應用打下了堅實基礎。
　　
　　即將全球發布的GigaSPEED XL9系列是CommScope滿足下一代超六類甚至七類標準的UTP系統，包括新一代的UTP七類線纜，信息模塊，機柜式配線架，原廠跳線等端到端產品系列，其在滿足國際標準的4個連接狀態下，不但可測試到650MHz有效帶寬達100米，而且也滿足ANEXT等新一代UTP新技術指標的技術要求和滿足未來的10G Base-T網絡端口編碼和傳輸要求，同時其又向下兼容目前的超五類及六類布線系統，價格也較STP屏蔽系統及光纖要便宜的多，性能價格比最佳，徹底打破了某些廠家片面地認為只有STP系統才能在技術上達到650MHz并滿足10G銅纜網絡應用的謬論。GigaSPEED XL9是未來CommScope主打高端布線市場的旗艦產品系列，預計會得到全球市場的廣泛響應和全方位的用戶認可，必然會使SYSTIMAX這桿布線鼻祖，技術先驅的大旗在CommScope時代繼續火紅飄揚下去。
　　
　　新一代的10G Base-T網絡協議傳輸模式將定義在超六類或七類UTP的每對線纜上雙向傳輸2.5Gbps，4對線對共計傳輸10G，預計標準將定義在現時的六類系統傳輸10G為55米和未來的超六類或七類UTP系統上傳輸達100米距離。10G Base-T技術的出現將會水平子系統和系統互聯方面大大而迅速帶動萬兆網絡市場和應用的發展，因為在價格上10G Base-T將使得萬兆網絡的成本較現時的單模光纖10G Base-FL及OM3多模萬兆光纖的10G Base-SR網絡分別要降低近10倍和4倍，達到每端口的3000美金甚至2000美金左右，性價比可想而知。而對于園區網和垂直主干方面，光纖萬兆以太網特別是OM3多模光纖系統有著其長距離和可靠性的優勢，將會繼續應用于其需要的領域而不會被銅纜萬兆所代替。
　　

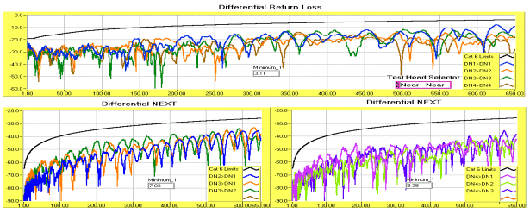

　　2003年CommScope在IEEE標準會議上演示的4連接測試到650MHz的七類UTP布線系統
　　隨著Internet及企業Intranet在全球普及及應用不斷的發展，越來越多的企業和專業級網絡需要建立自己的信息存儲中心和數據IDC中心，是多級式大中型信息服務器，網絡存儲SAN中心，計費清算中心，呼叫中心，網絡管理中心等核心設備互聯，級聯，交換數據集中地，因而該類中心功能有著其特殊性及重要性，建立一個高帶寬性，高安全性，高可靠性，高靈活高效率的數據中心結構化布線系統成為必須條件，因此IDC及未來高端企業用戶將是萬兆銅纜技術的第一批安裝和使用的潛在用戶，預計全球和中國首批支持10G Base-T的超六類或七類UTP的GigaSPEED XL9用戶會在2004年內產生，讓我們拭目以待誰將是新的中國第一。
