電信級城域以太網的QoS控制

領測軟件測試網

　　

    為了改良現有網絡更好的為網絡上的新業務服務，下一代的電信級城域以太網逐漸浮出水面，它從設計理念，網絡實施，城域網規劃，QoS保障，與前一代的城域網相比都有了長足的進步，下面我們著重從QoS角度對新型的電信級以太網進行分析。

    可靠性分析

    對于傳統的以太網連接方式如果采用無冗余鏈路連接方式可能會喪失對于鏈路的保護，而對于有冗余鏈路的連接方式如果采用標準的STP協議則故障恢復時間相當長，約需要幾十秒鐘的時間，這顯然是運營商網絡無法接受的。

    在電信級城域以太網中支持環狀的連接方法，這種環狀連接的網絡在最初期的以太網絡環境中曾經出現過，叫做令牌環網絡，但由于工作原理比較復雜，實際效果不好，令牌環網絡在目前的實際網絡中已經極少見到了。環狀網絡與令牌環網絡的工作原理完全不同。它利用環狀網絡天生的網絡冗余結構，通過ERP/RPR協議以及先進的控制機理維護環狀網絡，能夠做到最小50ms級的快速鏈路故障恢復。

    QoS控制

    電信級以太網的QoS控制機制從本質上屬于差分式的服務方式。因此具有良好的擴展性和簡單易行的特點。

    眾所周知，ATM或幀中繼網絡中有較多的QoS控制機制，能夠實現靈活的QoS控制，電信級城域以太網網絡中，借鑒了ATM在QoS控制方面的一些先進思想，使得以太網以一種‘ATMlike’的方式工作，從而達到靈活的控制QoS的目的。

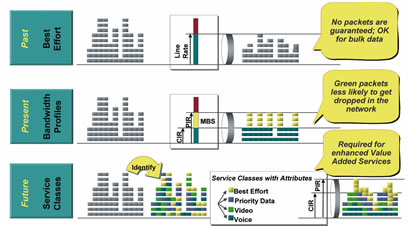

    圖1顯示了電信級以太網的QoS控制方案：

電信級以太網QOS控制解決方案

    圖1可以看出電信級以太網中采用了比較豐富的QoS控制方法，能夠很靈活的應用于各種網絡環境，更好的保證了網絡QoS質量。

    在電信級以太網中引入了EVC的概念，類似于ATM于幀中繼的的PVC的概念，能夠很好的對用戶進行分類管理以及對于同一用戶的不同應用進行區分化的服務。

    圖2描述了通過EVC所提供的QoS控制方法：

EVC所提供的QoS控制方法

    利用先進的QoS控制機制能夠實現很多傳統以太網很難實現的功能，來更好的迎合新業務對于QoS方面的要求。

    ◆每用戶服務級別保證(SLA)

    ◆靈活的服務級別策略(SLS)

    ◆Peakinformationrate（PIR），Committed information rate（CIR）

    ◆MaximumBurstSize (MBS)

    ◆為每個點到點服務提供端到端保證的SLA

    ◆保證SLA的組播服務（TriplePlay）

    ◆同一條鏈路提供多種增值服務（ServiceMultiplexing）

    ◆保證每個簽約用戶的服務級別

    ◆可以基于Port+VLAN+CoS+DSCP+IP提供服務

    ◆在保護模式下提供服務

    從上面的特性可以看出，電信級以太網在很多方面類似于傳統的ATM、幀中繼網絡，比如也能支持CIR、PIR，可提供類似于專線業務的SLA等業務。同時由于以太網自身的優點，對于組播、廣播等業務的處理性能優于傳統的ATM、幀中繼網絡。
