關鍵字：UML序列圖 設計Java

UML已成為面向對象設計的標準圖形化工具，在UML定義的各種圖中，本文主要講解序列圖。

Java應用程序由許多類所構成，是Java實現面向對象應用程序的核心。類圖主要描述Java應用程序中各種類之間的相互靜態關系，如類的繼承、抽象、接口以及各種關聯。要利用UML設計Java應用程序，僅僅使用類圖來描述這些靜態關系，利用可視化工具，要實現Java應用程序的代碼自動生成，是遠遠不夠的。我們還必須描述各種類相互之間的協作關系、動態關系，如時間序列上的交互行為。其中UML序列圖就是用來描述類與類之間的方法調用過程（或消息發送）是如何實現的。

本文通過一個具體的應用程序的設計與實現過程，詳細說明了利用UML序列圖設計Java應用程序，使得開發過程標準化、可視化，代碼編程簡單化。

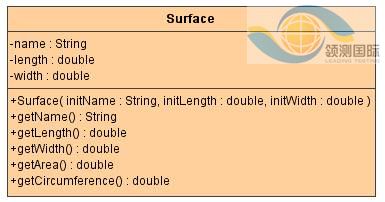

我們要設計的應用程序FlooringClient是用來計算在一定面積的表面上貼上規格化的地板磚或墻紙所需要的地板磚或墻紙材料的長度和價錢。該程序涉及到三個類：FlooringClient、Surface以及Floor。其各自的類圖以及程序代碼分別如下：



/*

* FlooringClient.java

*

*/

class FlooringClient {

public static void main(String[] args){

Surface theSurface=new Surface("Margaret’s Floor",5,6);

Flooring theFlooring=new Flooring("Fitted carpet",24.50,5);

double noOfMeters=theFlooring.getNoOfMeters(theSurface);

double price=theFlooring.getTotalPrice(theSurface);

System.out.println("You need "+noOfMeters+" meters,price$ "+price);

}

}
