VC++.NET下GDI+編程之GDI+簡介

　一、GDI簡介

　　要實現繪畫功能就需要一個做畫的平臺及做畫的工具。最常用的繪畫平臺可能就是一張白紙，除此之外，還需要一個畫筆或一個畫刷，它顯示了繪畫的發展和進步。由于一個畫筆只能擁有或使用一種顏色，這對于實現你的目標來說，可能就顯的有些不夠用了，因此你可能會最終需要很多畫筆。

　　設備上下文是繪畫平臺及繪畫所需要工具的集合體，它還包括平臺的尺寸、方向、顏色和所有能實現你繪畫想象力的附件。

　　當使用計算機時，肯定不能向通常那樣將工具放在桌子上。為了在Windows操作系統上作畫，微軟創造了圖形設備接口，簡稱為GDI，它是類、函數、變量和常量的集合，或者說是在應用程序中繪畫所需要的絕大部分對象。GDI由已安裝在計算機中的Gdi.dll動態庫來提供。

　　二、GDI+

　　GDI+是Windows系列操作系統用來執行繪畫及其他相關圖形操作的一套子系統。正如所看到的，新的操作系統Windows XP 和Windows Server 2003中，GDI+已經替換掉了GDI（圖形設備接口）。GDI+中的"+"表示相對于GDI來說，GDI+進行很大的改進，增加了新的特點，而這些在GDI中是很難實現的。GDI+允許你創建獨立于設備的應用程序，也就是說不用考慮應用程序將在什么樣的硬件上運行。

　　微軟Windows XP和Windows Server 2003本身都帶有GDI+。如果想在以前的操作系統上使用GDI+，則必須進行安裝。GDI+通過三個方面來提供它的功能：

　?。ㄒ唬┦噶繄D形

　　它是連續繪畫所形成的區域，基于幾何形狀的圖形，包括直線、線集、圓和四邊形。它們在顯示器上或其他設備上被看作是點集。為了完成這些類型操作，GDI+系統提供了不同的類來執行不同的任務。例如，一個類可以負責創建和準備用于繪畫的工具，另外一個類則使用所提供的工具，來執行實際的繪畫任務。

　?。ǘ┏上?br/>
　　盡管創建一個帶有可識別顏色的矢量圖形看上去很簡單，但是在設備上繪畫或顯示高級的圖片卻是一個挑戰。正是因為這些原因，成像是用于處理這些復雜操作的范疇。

　?。ㄈ┡庞?br/>
　　排印主要是創建、操縱應用程序中的字體，它甚至包括制造一些可用字體。

　　三、GDI+的基本工具

　?。ㄒ唬﹫D形平臺

　　在GDI中繪畫，必須獲取設備上下文的句柄，這通過聲明一個HDC變量或指向HDC的指針，然后調用類似于BeginPaint()的函數來初始化設備上下文來實現。同時，還需要創建繪畫所需的工具，例如一個畫筆或一個畫刷。一旦工具準備好了，必須將它們選入設備上下文，以使它們可以使用。畫完后，還需要釋放設備上下文。

　　在GDI+中，使用一個graphic或 graphics 對象來進行繪畫。

　?。ǘ┨畛渖?br/>
　　顏色對于增強一個對象的美學外觀發揮了最基礎的作用。顏色是非空間對象，用于增強對象的視覺效果。為了支持色彩，GDI+庫提供了顏色結構。

　　一個顏色被創建為包含四字節的值，第一字節的值代表alpha值，它絕大部分情況下是在內部使用，第二、三和四個字節的值分別代表R、G、B（紅、綠、蘭）的數值。

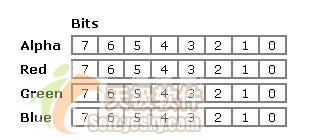

圖一、GDI+中的顏色結構

　　轉換成十進制，紅、綠、藍的值按照如下規則：

27 + 26 + 25 + 24 + 23 + 22 + 21 + 20
= 128 + 64 + 32 + 16 + 8 + 4 + 2 + 1
= 255

　　所以，每個值的波動范圍在0-255之間變化。Alpha部分是為操作系統保留的，另外三個值合成一個值，如下所示：

圖二、顏色值的構成示意圖

　　轉換成十進制，這個數字的值是255 * 255 * 255 = 16581375，這意味著我們大概有0.16億種可用的顏色。這讓人立即產生以下問題，我們怎么使用這些顏色？會產生什么效果？

　　監視器的表面類似于一系列很細的水平和垂直的網格線，垂直和水平網格線的交點處被稱為一個像素，這個像素擁有、攜帶并顯示一種顏色，如圖所示：

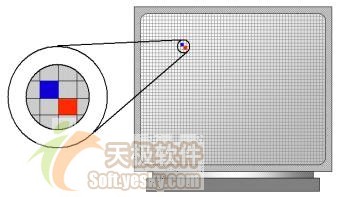

圖三、監視器表面示意圖

　　因為相鄰的像素擁有不同的顏色，這種效果是一種非常好的失真，產生了富有美感的圖片。通過更改像素顏色，可以在圖片或圖形上產生顏色變幻效果。

　　為了使顏色選擇更容易，Color結構提供了各種屬性，每個屬性代表了一個顏色的名字。使用這些顏色時，要在調用的Color結構后緊接著使用"::"操作符，然后是所想要的顏色。所有常用的顏色名字都已包括了進來，它們在Color結構中通過靜態屬性來代表。這些常用顏色包括Red, Green, Blue, Black, White, Yellow, Fuchsia, Silver, Gray, Brown和 Khaki等等，這只是一小部分，還有一些不常用的顏色。下面有一個例子：

clearcase/" target="_blank" >cc66" width="90%" align="center" bgcolor="#dadacf" border="1">

private: System::Void button1_Click(System::Object * sender, System::EventArgs * e) { 　this->BackColor = Color::Turquoise; }

　　如果預先定義的顏色不合適，可以通過混合red、green和blue 值來定義自己的顏色。創建一個顏色使用如下方法：聲明一個Color類型的變量。為了指定顏色的特性，Color結構提供了FromArgb()靜態函數，它重載了四個版本：

public: static Color FromArgb(int argb); public: static Color FromArgb(int alpha, Color baseColor); public: static Color FromArgb(int red, int green, int blue); public: static Color FromArgb(int alpha, int red, int green, int blue);

　　第三種版本最常用，它允許在0-255范圍之內定義三種基本顏色的值。下面的例子將產生如圖四所示的效果：

private: System::Void button1_Click(System::Object * sender, System::EventArgs * e) { 　this->BackColor = Color::FromArgb(26, 69, 174); }

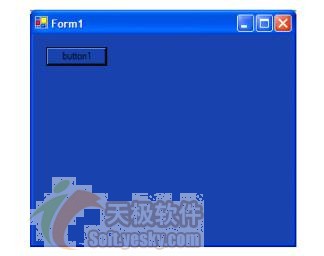

圖四、自定義顏色效果圖

　　一種顏色無論是使用預定義的顏色屬性初始化還是使用FromArgb()方法，如果需要得到一個顏色的R、G、B值的話，可以使用R、G、B屬性來抽取對應的基本顏色值。這三個屬性都是字節類型。此外，還可以使用Color::ToArgb()來達到同樣的目的。它的語法是：

public: int ToArgb();

　　這個方法將返回一個整數值。
?。ㄈ┊嫻P

　　盡管Graphics類提供了用以繪畫的平臺，但是還需要繪畫的工具?？梢允褂玫淖罨镜墓ぞ呔褪钱嫻P。GDI+庫通過Pen類提供了一個畫筆。為了得到一個畫筆，可以聲明一個指向Pen類的指針，畫筆必須說明的一個最基本的信息是它的顏色，可能要使用下面的構造函數來說明畫筆的顏色：

public: Pen(Color color);

　　下面是一個例子代碼：

private: System::Void button1_Click(System::Object * sender, System::EventArgs * e) { 　Color clrBlue = Color::Blue; 　Pen *penRed = new Pen(clrBlue); }

　　如果已經創建了一個畫筆，為了更改顏色，可以分配一個所需要的顏色名或值給Pen::Color 屬性。

　　Pen提供的細節遠遠不止這些，現在我們只是簡單地使用它。

　?。ㄋ模﹫D形對象

　　絕大多數的繪畫都是在一個圖形對象上進行。多數情況下，當需要使用圖形對象時它并不一定可用，你必須在所要繪畫的對象上對它提出申請或創建它。這兩種操作都很容易。

　　1、得到一個圖形對象

　　在GDI+中，圖形對象基于Graphics類，所以，在繪畫以前，需要獲取一個圖形對象。幸運的是，每一個窗體控件，也就是每一個基于Control的類自動繼承了一個稱為CreateGraphics()的方法，它提供了操作控件圖形部分的途徑。Control::CreateGraphics()方法的語法是：

public: Graphics *CreateGraphics();

　　正如所看到的，CreateGraphics()方法返回調用變量的圖形對象。下面的例子獲取窗體的圖形變量。

private: System::Void button1_Click(System::Object * sender, System::EventArgs * e) { 　Graphics *graph = this->CreateGraphics(); }

　　獲取控件圖形對象的另外一種技術是調用靜態方法Control::FromHwnd()，它的語法是：

public: static Graphics *FromHwnd(IntPtr hwnd);

　　注意，這個方法是靜態的，傳遞給它的參數必須是你想要獲取的圖形對象所屬控件。所有窗體控件都有一個句柄叫Handle，下面的例子說明如何使用句柄獲取窗體的圖形對象：

private: System::Void button1_Click(System::Object * sender, System::EventArgs * e) { 　Graphics *graph = Graphics::FromHwnd(this->Handle); }

　　如果你正在使用窗體的Paint事件，它通過PaintEventArgs提供了一個非常方便使用的圖形對象，可以按照下面的代碼方式訪問圖形對象：

private: System::Void Form1_Paint(System::Object * sender, System::Windows::Forms::PaintEventArgs * e) { 　e->Graphics . . . }

　　四、繪畫步驟

　?。ㄒ唬┇@取設備上下文

　　正如上面提到的，在繪畫之前，確認已經有了一個圖形對象。為了進行實際繪畫，圖形對象提供了適合于各種圖形的方法，用來畫某種圖形的方法都有一個帶有"Draw"開頭的名字。此外，用于畫每個已知圖形的方法都需要一個Pen參數。所以，當繪畫時，你第一個要做的決定就是想要畫什么樣的圖形或圖形類型，第二個決定可能就是定義邊界的顏色。繪畫時另外兩個重要問題是：位置和尺寸。

　?。ǘ﹫D形或形狀的起點

　　為了跟蹤繪畫時的蹤跡，在其上面繪畫的對象都使用了坐標系，它的左上角是起點坐標點（0，0），如果在窗體上做畫，那么這個坐標原點就在標題條的左下角。

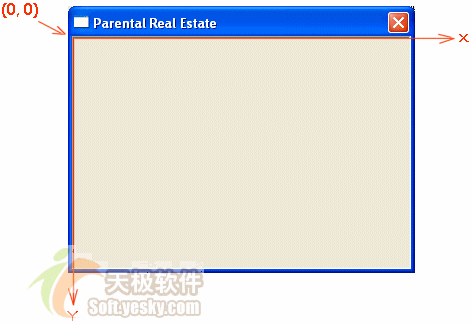

圖五、窗體坐標系

　　如何設定圖形或形狀的起點，要視形狀而定。
