CDP協議分析－sniffer應用系列
1.1 CDP協議概述
CDP（Cisco Discovery Protocol，Cisco設備發現協議）用于發現直連的CISCO設備相關信息。CDP利用直連的兩個設備間定時發送hello信息（CDP數據包）維持鄰居關系。
默認情況下，每隔60秒的時間，每個CISCO設備都要向互連的對方發送一個CDP數據包。如果經過3個hello周期（180秒，稱為holdtime或TTL）還沒有收到對方的CDP包，則本地設備在CDP鄰居表中刪除那個CDP鄰居設備。

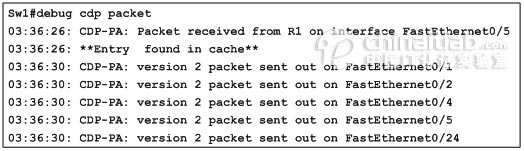

如圖1所示，是在一臺Cisco Catalyst 2924交換機上對CDP數據包的診斷輸出信息?？梢钥吹?，交換機在每個活動接口發送CDP數據包。
直連設備互相之間交換的CDP包中的內容主要包括：對端設備的名稱、對端設備的性能（如交換機還是路由器）、對端設備的平臺（型號）、對端設備的IP地址（或管理IP）等信息。

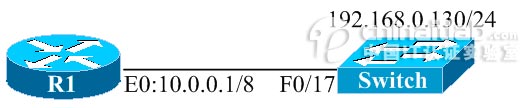

對于如圖2所示的網絡拓撲來說，可以分別在兩個設備上使用相關的命令得到對端設備的有關信息。

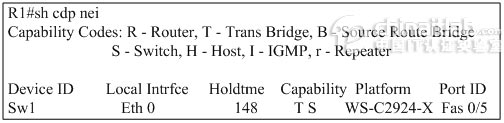

如圖3所示，是在路由器R1上利用命令show cdp neighbors得到的CDP信息的輸出。從中我們可以看出路由器R1的直連鄰居設備Sw1的一些相關信息，包括：設備ID、保持時間、性能、平臺、本地和對端的連接端口。

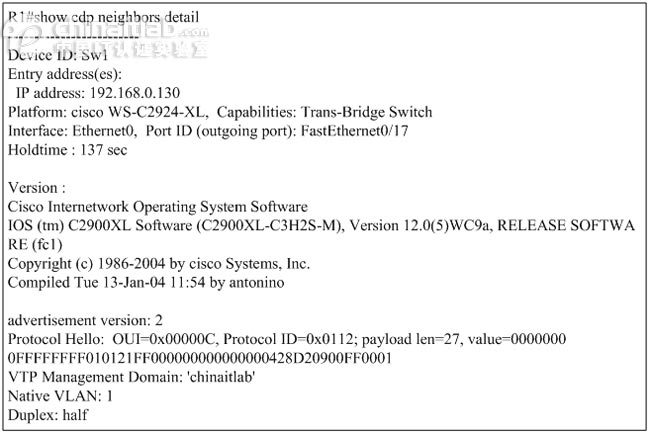

使用命令show cdp neighbors detail，可以得到對端設備的更詳細的信息。如圖4所示。同樣的命令也可以在交換機Sw1上執行。
1.2 CDP包結構
CDP包的結構如圖5所示。
首先是以太網幀頭，包括DLC頭部、LLC頭部、SNAP頭部，接下來是長度不定的CDP字段。

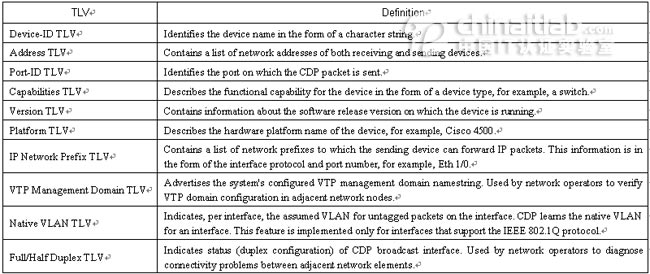

其中，CDP幀中除了開始的3個部分：CDP版本（2）、TTL（180秒）、校驗和外，其余的內容由若干個TLV項（Type類型、Length長度、Value值）組成。常見的TLV的定義如表1所示。
1.3 CDP協議sniffer分析
1.3.1 Catalyst WS-C2924-XL f0/17輸出cdp包

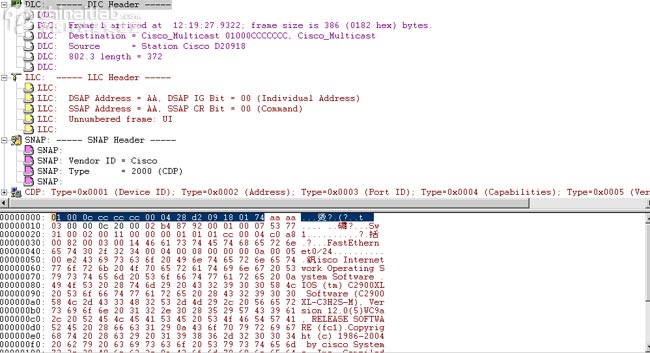

圖6是sniffer捕獲到到的Catalyst WS-C2924-XL f0/17輸出cdp包頭部。
從圖中我們可以知道這是一個SNAP幀（其幀格式如圖7所示）。
在CDP頭部中，應該注意到以下一些重要信息：
●CDP采用的是多播目標MAC地址：01-00-0C-CC-CC-CC（用于CDP和VTP）
●DLC后面所跟的802.3幀的總長度為372字節，是指除了DLC頭之外的所有內容的長度
●SNAP中的前3字節表示OUI ID，這里是00-00-0C代表廠商Cisco
●SNAP中的后2字節表示此幀承載的協議類型，0x2000表示是CDP協議

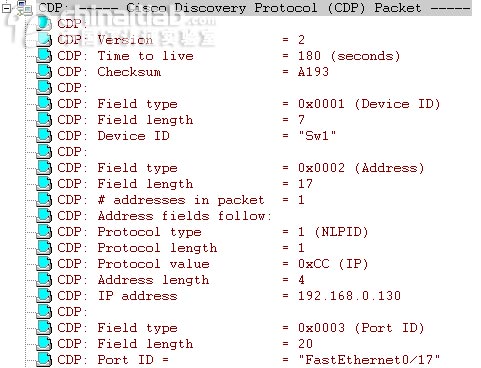

圖8顯示了此包中的CDP輸出部分（第1部分）。
其中，應該注意到以下一些重要信息：
●當前采用的CDP的版本是CDP2.0
●保持時間（TTL）為180秒
●校驗和：2字節
隨后是若干個TLV字段，它們分別是：
●TLV1（其內容是TLV的組合）
■T（2字節）：0x0001（設備名稱）：
■L（2字節）：7（T、L、V加在一起的總長度）：
■V（3字節）：Sw1（主機名稱）
●TLV2
■T（2字節）：0x0002（IP地址）
■L（2字節）：17（T、L、V加在一起的總長度）
■V（13字節）：
◆包內地址數（4字節）：1
◆協議類型（1字節）：1＝NLPID
◆協議長度（1字節）：1
◆協議值（1字節）：0xCC＝IP
◆地址長度（2字節）：4
◆管理IP地址（4字節）：192.168.0.130
●TLV3
■T（2字節）：0x0003（端口號）
■L（2字節）：20（T、L、V加在一起的總長度）
■V（16字節）：端口＝"FastEthernet0/24"
圖9顯示了此包中的CDP輸出部分（第2部分）。
其中，主要有以下一些TLV字段，它們分別是：
●TLV4
■T（2字節）：0x0004（性能）
■L（2字節）：8（T、L、V加在一起的總長度）
■V（4字節）：
◆Capabilities flag（2字節）：未用
◆Capabilities flags（2字節）：
●0：不提供1層功能（不是中繼器）
●0：網橋/交換機不轉發IGMP報告包（不支持/使能IGMP）
●0：設備在進行路由協議（不是一個主機）
●1：執行2層交換（是個交換機）
●0：不執行2層源路由橋接
●1：執行（運行）2層透明網橋
●0：不執行3層路由
●TLV5
■T（2字節）：0x0005（版本信息）
■L（2字節）：226（T、L、V加在一起的總長度）
■V（222字節）：版本信息"Cisco Internetwork Operating System Software .IOS (tm) C2900XL Software (C2900XL-C3H2S-M), Version 12.0(5)WC9a, RELEASE SOFTWARE (fc1).Copyright (c) 1983-7004 by cisco systems, Inc..Compiled Tue 13-Jan-04 11:54 by antonino"（實際上是在該設備上執行命令show version的輸出信息）。
●TLV6
■T（2字節）：0x0006（設備平臺、型號）
■L（2字節）：21（T、L、V加在一起的總長度）
■V（17字節）：設備型號：cisco WS-C2924-XL
圖10顯示了此包中的CDP輸出部分（第2部分）。
其中，主要有以下一些TLV字段，它們分別是：
●TLV8
■T（2字節）：0x0008（交換機簇管理）
■L（2字節）：36（T、L、V加在一起的總長度）
■V（32字節）：
◆廠商代碼：00－00－0c（cisco）
◆協議ID：0x0112（交換機簇管理）
◆交換機簇管理IP：0.0.0.0
◆交換機MAC地址：00-04-28-d2-09-00
◆管理Vlan：1
◆… …
●TLV9
■T（2字節）：0x0009（VTP 管理域）
■L（2字節）：14（T、L、V加在一起的總長度）
■V（10字節）：VTP 管理域名：chinaitlab
●TLV10
■T（2字節）：0x000a（本征Vlan）
■L（2字節）：6（T、L、V加在一起的總長度）
■V（2字節）：本征Vlan：1（可以通過int vlan 2、ip add xxx改變）
●TLV11
■T（2字節）：0x000b（雙工方式）
■L（2字節）：5（T、L、V加在一起的總長度）
■V（1字節）：雙工方式：1＝全雙工
1.3.2 Cisco 2500 e0輸出cdp包
圖11是sniffer捕獲到到的Cisco 2500 e0輸出cdp包中的CDP部分（第1部分）。
其中，應該注意到以下一些重要信息：
●當前采用的CDP的版本是CDP2.0
●保持時間（TTL）為180秒
●校驗和：2字節
隨后是若干個TLV字段，它們分別是：
●TLV1
■T（2字節）：0x0001（設備名稱）
■L（2字節）：6（T、L、V加在一起的總長度）
■V（2字節）：R1（主機名稱）
●TLV2
■T（2字節）：0x0002（IP地址）
■L（2字節）：17（T、L、V加在一起的總長度）：2字節
■V（13字節）：
◆包內地址數（4字節）：1
◆協議類型（1字節）：1＝NLPID
◆協議長度（1字節）：1
◆協議值（1字節）：0xCC＝IP
◆地址長度（2字節）：4
IP地址（4字節）：10.0.0.1
●TLV3
■T（2字節）：0x0003（端口號）
■L（2字節）：13（T、L、V加在一起的總長度）
■V（9字節）：端口＝"Ethernet0"

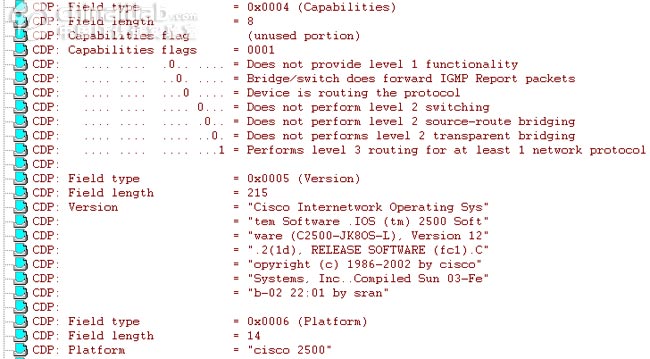

圖12顯示了此包中的CDP輸出部分（第2部分）。
其中，主要有以下一些TLV字段，它們分別是：
●TLV4
■T（2字節）：0x0004（性能）
■L（2字節）：8（T、L、V加在一起的總長度）
■V（4字節）：
◆Capabilities flag（2字節）：未用
◆Capabilities flags（2字節）：
●0：不提供1層功能
●0：網橋/交換機不轉發IGMP報告包
●0：設備在路由協議
●0：不執行2層交換
●0：不執行2層源路由橋接
●0：不執行（運行）2層透明網橋
●1：（為至少一個網絡協議）執行3層路由功能
●TLV5
■T（2字節）：0x0005（版本信息）
■L（2字節）：215（T、L、V加在一起的總長度）
■V（211字節）：版本信息"Cisco Internetwork Operating System Software .IOS (tm) 2500 Software (C2500-JK8OS-L), Version 12.2(1d), RELEASE SOFTWARE (fc1).Copyright (c) 1983-7002 by cisco Systems, Inc..Compiled Sun 03-Feb-02 22:01 by srani"（實際上是在該設備上執行命令show version的輸出信息）。
●TLV6
■T（2字節）：0x0006（設備平臺、型號）
■L（2字節）：14（T、L、V加在一起的總長度）
■V（3字節）：設備型號：cisco 2500
圖13顯示了此包中的CDP輸出部分（第3部分）。
其中，主要有以下一些TLV字段，它們分別是：
●TLV7
■T（2字節）：0x000B（雙工方式）
■L（2字節）：5（T、L、V加在一起的總長度）
■V（1字節）：雙工方式：0＝半雙工
