ADSL安裝之硬件篇

　　

ADSL報裝完畢，大家就等著安裝人員上門安裝了。安裝方法，大家還是應該有所了解，否則，以后要是家里裝修改線，或者出了些小問題，就不知道該怎么解決了。

安裝ADSL過程主要包括：1、設備及線路的安裝；2、軟件的安裝。

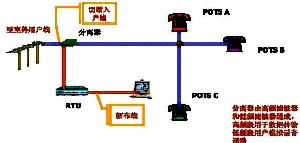

首先，咱們先來看一下ADSL設備(ADSL Modem和分離器)的安裝，及走線的問題。下面這張圖簡單標示了ADSL用戶端的基本連接方法：（下面以以太網接口的Modem為例，USB接口的同理）

ADSL用戶端的基本連接方法

安裝ADSL首先要安裝分離器（一個小盒子，上面有三個接口分別為：Line，Phone，Modem）。先將電信網絡的電話線接入分離器的Line接口，然后將電話機接在分離器的Phone位置上，同時，Modem接口是用于連接你的ADSL Modem。你還應有一個10M/100M的自適應網卡，這時你用一根交叉網線（ADSL Modem都配送一根）將計算機網卡和ADSL Modem連接。從圖上可以看出，分離器應該在用戶線路的最外端，也就是說，入戶線首先應該接入分離器，通過分離器，引出兩條線路，一條是語音電話線，一條是上網數據線。

這里特別需要注意的是，大多數人家里都串了很多部分機，而從圖上也可以看出，在分離器之后，你可以隨意接出多部分機，但分離器之前，不能有任何電話，防盜器，傳真機等語音設備。因為這些設備如果接在了分離器之前，就破壞了分離器所起的分頻作用，自然上不了網，弄不好電話也打不了了！

可能很多人都想到這樣一個問題，如果，按照上面所說的話，我的分離器要不按在入戶線的最前端，要不就得重新改造現在有的電話線，這樣豈不造成了很大的麻煩??？

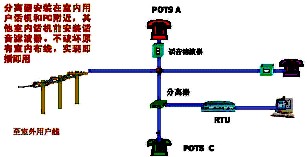

語音濾波器連接

上面這張圖的連接方法便解決了上述的問題。這種連接方法的最大不同是，在電話前面，分別安裝了一個語音濾波器（中關村的電子市場都有賣）。這樣一來，所有原來的電話布線都不用改動，只需要添加幾個小的語音濾波器就搞定了！不過，不是所有的運營商都給用戶提供這樣的語音濾波器，所以，有需要的話，還得咱們自己去買：（

在前面咱們也提過，ADSL對于線路質量要求很高，所以，如果您家是大HOUSE，需要的連接線很長的話，最好能使用質量較好的雙絞線，而不是電話室內線常用的平行線。雙絞線能有效地防止干擾，使用效果要強于平行線。當然，如果連接距離很短，也就無所謂了。只是，一定要保證線的質量，否則，早晚會給自己添麻煩的！

這里還要提一句，現在使用的ADSL Modem大多都是以太網接口的，所以，需要在電腦上安裝以太網卡。網卡大多運營商都不會提供的，需要咱們自己去買，這里說的網卡，就是普通局域網用的網卡，10M/100M自適應的以太網卡，在中關村等電子市場都有賣的。

網卡的安裝也很重要，這涉及到后面的軟件能否安裝正確，所以，一定要確定網卡安裝后狀態正確，驅動程序安裝無誤。具體的查看方法是：設備管理器---〉網絡適配器---〉具體網卡的型號?？纯催@里顯示的信息是否正常，不正常的話，通常在網卡型號的前面會有一個黃色的嘆號。這時，就需要重新安裝網卡或是驅動程序。

網卡的安裝

當線路及設備連接正常后，接通電腦及ADSL Modem的電源，大家接下來就需要檢查ADSL Modem上指示燈的狀態了。

通過狀態指示燈，我們可以很清楚地就看出ADSL鏈路是否接通，網卡是否狀態正常。當出現問題時，很容易確定問題點，所以，無論什么型號的ADSL Modem，大家都應該明白上面的指示燈所代表的意思。（下面以伊泰克 TD-2018 ADSL 路由器為例）

剛啟動Modem時，由于Modem需要與局端設備建立鏈路連接，所以，需要1-2分鐘的啟動時間，這時候，大家不需要太在意指示燈上狀態了。當起動過程結束，狀態穩定。讓我們來看一下各個燈都說明點什么吧。

伊泰克 TD-2018

伊泰克 TD-2018上面，有六個指示燈，分別為：PWR,ALM,WLK,WAC,LLK,LAC。

PWR是電源燈，接通電源后就應該常亮。

ALM是告警燈，當出現問題，或者建立鏈路時，都可能亮。

WLK是廣域網鏈路燈，當局端線路正常時，應該常亮，如果閃爍或者不亮，則表示連接到電信局的線路有問題。

LLK是局域網鏈路燈，當連接網卡的鏈路正常時，應該常亮，如果閃爍或者不亮，則表示連接到網卡的線路有問題。

WAC,LAC分別是鏈路活動指示燈，當有數據通過時，都是閃爍狀態。

如果，PWR,WLK,LLK都常亮的話，表示狀態正常，可以安裝軟件了。如果不正常怎么辦？！嘿嘿，咱們后面再說。

ADSL的安裝就先給大家介紹這些，大家如果有什么不明白的就給小編發郵件，小編這里可是有很多高人指點的喲。
