ADSL Modem設置含義及功能全知道（三）

　　

在上文中我們介紹了配置ADSL的最常見的兩種方式以及它們各自的用途，現在我們開始以Web方式為例詳細介紹在配置ADSL modem時可能遇到的眾多配置選項。

Web方式的詳細配置

在web配置界面中，以下筆者會按照每個標簽的順序，逐一給大家介紹其中的詳細內容，在大部分的選項中，都會作出詳細的解釋與說明。

安裝在ADSL Modem/以太網路由器中系統管理配置軟件可以讓我們來配置這臺設備來進行因特網連接和其它網絡服務。當然我們還可以用它來管理因特網的連接設定，監控ADSL設備在線情況，設置連接接口和協議，使它能把你的計算機或網絡與ISP連接起來。

我們還可以使用modem內置的配置軟件來在自己的網絡中建立多種網絡服務，包括DHCP，用來集中管理網絡中IP地址信息;使用NAT功能可以使局域網中的所有計算機只通過一個公網IP地址來共享上網;防火墻功能可在一定程度上保護我們的網絡和計算機;以及其他的一些功能。

配置管理任務的標簽已經分門別類放置在頁面頂部，你可以通過點擊它來配置相應的選項，在頁面頂部水平菜單上的每個標簽表示它可以執行的相應任務，可以點擊這些菜單項來顯示它的詳細配置項。當你點擊一個新的標簽時大多數左邊的任務標簽將作為默認顯示在頁面上，同一個任務可能出現在不止一個標簽上，正如“配置局域網”任務會出現在“局域網”和“路由”標簽上。

1、首頁

首頁提供當前系統配置的簡要摘錄，注意一些配置項目可以鏈接到其他的你可以配置它們的設置的軟件頁面上。在這一頁中的內容包括有四大方面:查看系統信息;更改系統參數;更改系統模式和快速安裝。

查看系統信息

在首頁上，我們可從上文中圖7中看出，當前的系統信息主要是由五大部分的內容組成的。我們來對每部分內容作些簡要地介紹。

(1)設備　顯示這臺設備硬件的基本信息和軟件版本，系統正常運行時間(從最后一次ADSL Modem重新啟動開始計算)，和它的運行模式。在以后要講到的升級modem的固件時，在這有我們需要了解的信息，就是它的“軟件版本”，幫助于我們來區別兩個不同版本的固件程序。

(2)DSL　顯示DSL在線運行狀態和在線運行統計，你可以點擊表頭的“DSL”顯示另外的DSL設定。如果在“運行狀態”中顯示的是紅色的 圖標，則表示系統運行不正常，沒有連接到ISP上。而只有顯示綠色的 圖標才表示modem與局端的連接是正常的。在這有一個非常有用的信息，就是ADSL線路的速度，一般用戶會想，我申請的寬帶線路到底有多快的速度呢，從這兒就可看出。在上行那一欄中，就是表示的用戶的上行速度(即把數據上傳到因特網上去)，而下行那一欄當然就是用戶的下行速度了(把數據從因特網中下載到用戶的計算機)。如下圖8所示，筆者使用的是一條2Mbps的ADSL線路，它的上行為512Kbps，下行為2048Kbps。這個數據各地均有所不同，各位可自己留意一下。

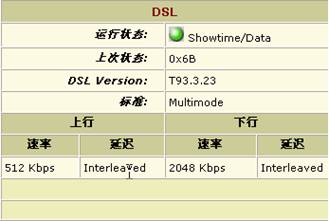

圖8:從圖中可看到線路的上下行速度

(3)廣域網接口　顯示設備通過DSL連接你的ISP過程中ADSL接口軟件名和各種設置，例如PPP，EOA或IPOA接口，盡管你只有一個物理的DSL端口，但可以配置多個軟件接口，你可以點擊接口名來查看這些接口的配置頁，或者為這些相似的選項顯示更高級的任務欄。對于每個接口都會顯示一個低層接口名，例如aal-5，可以點擊這個低層接口名查看或修改它使用的ATM　VC設置。

(4)局域網接口　顯示用來連接你的網絡進行直接通信ADSL接口的軟件名和各項設定，這些設置最少包含有一個名為“eth-0”的接口，也許還包含有一個名為“usb-0”的接口名。你可以點擊它的接口名來顯示局域網配置頁。

(5)配置概要　顯示ADSL以下一些服務來幫助你管理你的網絡。把你的私有IP地址翻譯到公用IP地址(NAT)上。為數據的輸入或輸出設置同意或拒絕設定過濾規則(IP過濾)。開啟點到點的通信(RIP)。開啟ISP動態分配的IP地址給你的電腦(DHCP中繼);在你的網絡中內建DHCP服務或在你的網絡中用一臺計算機安裝LAN端口(DHCP模式)。在因特網組織管理協議(IGMP)上建立信息加速(IGMP不可配置)。我們可以點擊表中每一項的標題顯示它們配置頁的描述信息。

更改系統參數

在首頁的最底部，除了“幫助”與“刷新”按鈕外，還有一個“修改”按鈕。在ADSL Modem中保存有當前的日期、時間和時區信息，如果我們發現它顯示出來的時間與你當前所處地區的時間參數不符合的話，就可按下“修改”按鈕，來對時間信息進行相應的修改。不過修改ADSL Modem上的日期和時間不會影響你電腦上的日期和時間。

在新的窗口是打開“系統 - 修改”頁面，使用向上向下列單選擇一新的時間和日期;然后在下拉框中選擇你所在時區的字母的縮寫;在下面的“名稱”和“域名”輸入框中指定主機名(也就是ADSL Modem設備名)和域名(也就是ADSL Modem安裝在那個網絡上的網絡名)。如下圖9所示。

圖9:修改系統時間參數

修改完成后，點擊“提交”按鈕，把更改后的參數保存到modem中就行了，然后再在“管理”標簽下的“提交&重啟”中選擇保存，然后再重新啟動modem就行了。在以后的設置中，每一次我們更改了modem的相關參數后，都要按照剛才的步驟把修改后的信息保存并重新啟動設備才可使新的設置值有效。這一點在以后的過程中就不會每次都煩瑣地寫出來了，大家都應注意這一操作就是了。

當然，如果按照系統出廠的默認值，一般時間與日期及時區信息都是不適合中國地區的，我們不作任何的修改也可正常使用，沒有一點影響。不過這對那些精益求精的用戶來說可能看上去并不是那么舒服。我的modem經過修改后顯示如下圖10的樣子。

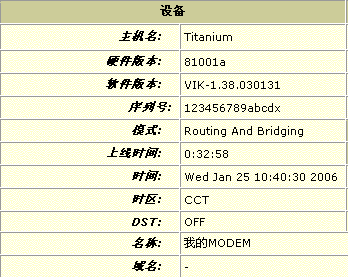

圖10:我的modem有關時間的設置

更改系統模式

在首頁的上部，還有一個“系統模式”(System Mode)的選項供用戶選擇，實際上，在這個選項中，是有關Modem與局端連接模式的選擇，與前面所述的一樣，在我們平常的使用中，ADSL Modem一般會有兩種不同的工作狀態:作為透明網橋或在路由模式下當作一臺SOHO路由器使用。這個系統模式就是讓用戶選擇modem的工作狀態，如果是要使它工作在透明網橋模式下，那我們對“Bridging”和“WAN to WAN Bridging”這兩個值都要選擇“Enabled”，而如果是工作在路由模式下，則需選擇“Disabled”，而另外的兩個值“BRAS(Broadband Remote Aclearcase/" target="_blank" >ccess Server，寬帶遠程接入服務器)”和“ZIPB(Zero Installation PPP Bridge/免安裝PPP橋接，該技術可確保家庭用戶通過調制解調器獲取一個公有IP地址，無需在調制解調器上配置NAT或在家用計算機上安裝PPP客戶端也可以連接上網)”可使用默認的設置值，一般不用更改。

圖10:系統模式設置

快速安裝

首頁上的“快速安裝”選項，實際上跟在配置軟件中使用的快速設置選項差不多，都是對modem進行基本的設置，使之能正常地與ISP連接，保證用戶能夠連接上因特網?？焖僭O置頁面如下圖11所示。

下面快速設置中的每個選項設定提供一個簡要的說明，這些設置值的更加全面的解釋與說明在其它的相關內容中還有更詳細的介紹。在這些需要填入的設置值中，有些基本的電信參數請用戶詢問當地電信運營商的技術支持熱線。

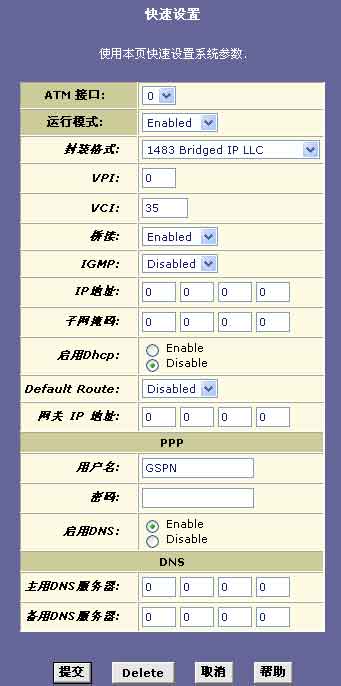

圖11:快速設置

(1)接口:選擇一個你想使用的ATM接口(通常是atm-0)，如果使用多種你的ISP提供的服務的話，那我們可以把系統配置成不止一個ATM接口，這方面的詳細內容請詳見后面介紹的“配置ATM　VC”那一節。

(2)運行模式:這個可以設為“enabled”或“disabled”來開啟或關閉ADSL Modem的因特網和路由功能，如果設為 “disabled”，則ADSL Modem將不能為你的網絡提供因特網連接。也就是說，這個地方一定要設置為“enabled”的，除非你只是想把這臺modem用作為局域網上的DHCP服務器等功能的內網設備。

(3)封裝格式:這個設置使你確定使用那種數據鏈路類型與你的ISP連接，這方面的詳細內容也請參閱“配置ATM　VC”那一節。

(4)VPI和VCI:這個設置使你確定你將使用那一條數據鏈路連接你的你的ISP，同樣，詳細這方面的解釋在“配置ATM　VC”那一節中。

(5)橋接：這個可以設為enabled或disabled，允許或禁止通過這臺設備與你的ISP之間建立橋接連接，一般的ISP可能使用“RFC1483”或者是“Ethernet over ATM”這兩種方式， 其中的詳細內容請參閱下面的“配置橋接”那一節。

(6)IGMP:這個也可以設為enabled或disabled，我們一般是選擇的默認值Disabled。IGMP(因特網組織管理協議)，有些ISP使用這個協議來遠程配置你的設備。

(7)IP地址和子網掩碼:正如前面就提到的一樣，如果你的ISP已經分配了一個合法的公網IP地址到你的局域網中，那么請在這兒輸入那個IP地址和相關的子網掩碼(注意:在某一些應用上，可能把這個公網地址分配給你的計算機，而不是要把它指派給ADSL Modem來使用的，則請與電信運營商聯系)

(8)缺省路由:當打開局域網中的計算機時，在這指定的IP地址將作為我們局域網計算機的缺省路由，不論什么時候，局域網中的隨哪一臺電腦要訪問因特網，它發送的數據都經過WAN接口傳送。

(9)網關 IP 地址:指定這個IP地址，即我們需通過這個地址來連接到因特網中。在這一般不用作設置，因為modem與局端正常連接后，它可自動獲得相應的網關地址。

(10)用戶名和密碼:如果是PPPoE方式，需要modem自動撥號上網，則需在這輸入連接到ISP上的用戶名和密碼(注意:它并不是你進入配置管理頁面的用戶名和密碼)。

(11)啟用DNS:點擊Enable，打開DNS轉發服務。這個選項僅僅只有在這臺設備被配置作為一臺DHCP服務器時才使用。如果我們選擇的是Disable，那必須在下面的對話框中手動辦公設備每臺計算機所使用的主用/備用DNS服務器地址。更詳細的內容請查看“配置DNS”那一節。

(12)備用DNS服務器:輸入由你ISP提供的主用/備用DNS服務器地址。

所有的參數都選擇或輸入完成后，我們就可點擊“提交”按鈕來完成我們這一步的設置了。當然，如果我們點擊“Delete”按鈕的話，那是把整個頁面的內容都恢復到系統的出廠默認值。

小知識：關于ZIPB

我們上面在介紹工作模式時已經對ZIPB模式做了簡單介紹，我很少看到有文章介紹ADSL modem使用這個模式，可能是大家對它的應用范圍不了解的原因。其實它有自己特有的價值。先從它的名稱來看，翻譯過來就是免安裝PPP網橋。讓我們分析這個名稱，前面我們已經介紹過ADSL modem最常見的兩種工作方式，一種是網橋模式，由主機進行拔號，ADSL做為透明網橋工作，這種方式下機器要上網就需要安裝拔號軟件，而公網IP是直接屬于上網機的。一種是路由模式，這種方式下又有兩種情況，一種當ISP給靜態公有IP時，直接把該IP綁在ADSL modem上，另一種是由ADSL modem拔號來獲得一個動態的公有IP，無論哪種方式，內網主機需要上網需要有內網的IP，把ADSL modem設為網關，主網機上無需安裝拔號軟件，它的好處是可以提供多機同時上網，不利之處在于有些應用軟件在NAT上使用會有問題，需要做一些額外的設置來讓這些軟件正常工作?，F在我們來看ZIPB。它的工作方式介于兩者之間，一方面，它由ADSL modem來拔號，這樣上網機不用安裝拔號軟件，同時，它又處于網橋模式，這樣，拔號獲得的公網IP是屬于上網機而非ADSL modem，因此，上網機不用工作于NAT下面，就好象通過網橋直接連接在公網上一樣?？梢钥闯?，這是一種很方便的上網模式，一方面，無需客戶機來進行拔號，對于一些沒有內置拔號軟件的系統如win98等省了很多麻煩，另一方面，由于可以直接獲得公網IP，一些在NAT下受限的網絡應用再也沒有了使用障礙。

到現在為止，我們對首頁中的各個選項內容都給大家介紹完畢了，下面將會繼續介紹有關局域網設置方面的相關設置，請往下看。MILY: 'Times New Roman'; mso-bidi-font-size: 12.0pt; mso-fareast-font-family: 宋體; mso-font-kerning: 1.0pt; mso-ansi-language: EN-US; mso-fareast-language: ZH-CN; mso-bidi-language: AR-SA">(責任編輯：liucl)
