漫談ADSL連接共享

　　
　　隨著技術的發展和價格的下降，越來越多的小型辦公機構和家庭用戶為了獲得更高的網絡帶寬和更好的傳輸質量，開始采用ADSL方式接入Internet。但是，多數ADSL用戶都面臨著同樣的問題: 即如何使內部網絡的多臺電腦共享ADSL連接。

目前，ADSL共享連接的方法很多，但對于那些技術應用水平有限的用戶來說，主要的需求應該是盡量減少硬件設備投資和繁雜的軟件設置，同時保證使用的簡便性，而對于可管理性等方面要求相對較低。

ADSL連接共享方式常用的有2種: 一種是純硬件的方式，即通過ADSL Modem本身的自帶的NAT(即Network Address Translation，網絡地址轉換)功能實現; 另一種方法是使用NAT技術的多服務器(網絡中的每臺計算機都可以充當連接共享服務器)共享方式，此種方式需要用戶安裝WinGate軟件。

純硬件方式使用非常方便，局域網內所有用戶都可以直接使用，不需要安裝任何軟件，只要ADSL Modem打開就能夠自動上線，適合包月不限時的計費方式; 通過WinGate實現的方式需要在每臺機器上都安裝這一軟件，這樣才可能在任意一臺計算機上線時，由此臺機器充當服務器，為網絡內部的其他計算機提供ADSL連接共享服務，此方式的配置略微復雜，但可以提供對網絡使用控制和記錄功能，適合按上網時間計費以及包月不限時的計費方式。另外需要說明的是，目前市場上的ADSL Modem上網大都采用PPPoE(Point-to-Point Protocol over Ethernet)撥號的方式，故本文也將以此為基礎。

前期準備

要想共享ADSL連接，前提是要構建一個局域網，將內部的計算機連接起來，在這方面您需要一些必要的硬件投資。包括與計算機數目相同的網卡和一個集線器，推薦您選用10/100Mbps的自適應網卡和交換式集線器，以便在合理的性價比下獲得更快的連接速度。如果需要連接的計算機不多，選用4～5個端口的集線器即可。

接下來，您就可以開始硬件的連接了。在只有一臺計算機使用連接時，ADSL Modem通過RJ-45端口直接與計算機網卡連接; 而在共享連接時，ADSL Modem要連接在集線器的Uplink端口上。如果集線器沒有Uplink端口，就要使用交叉線(一端為568A，另一端為568B標準或者是2臺PC直連網線)連接集線器上的普通端口。然后，將網絡中的各個計算機直連到集線器的普通端口上即可。

純硬件方式

在此種方式中，需要對ADSL Modem和計算機的網絡參數進行設定。筆者使用的是eTEK.TD 2001 ADSL Modem(電信服務商提供)，此款Modem的應用比較普遍，頗具代表性，所以本文將以這款產品為例進行詳細說明。如果您使用的是其他品牌的ADSL Modem，可以向制造商或電信服務商咨詢。

局域網中的計算機的網絡屬性設置，可參考圖1進行設定。網關地址為192.168.1.1，即ADSL Modem的缺省IP地址，局域網中的所有計算機都通過此網關訪問Internet。IP地址為192.168.1.x (1< x< 254)，每個計算機要使用獨立的IP地址。子網掩碼為255.255.255.0。DNS服務器地址則需要咨詢您的電信服務商。

　

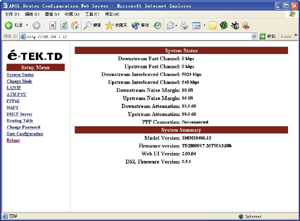

ADSL Modem的連接共享功能是由在固件(Firmware)中對NAT的支持決定的，所以當您需要實現連接共享時，只要啟動NAT功能即可。eTEK.TD 2001 ADSL Modem的設置可以通過瀏覽器進行，只要輸入地址192.168.1.1，并輸入缺省密碼，就可以進行設置(如圖2所示)，具體方法您也可以在其網站中查找，地址為http://www.etek-td.com，在此不再詳述。需要特別提出的是，eTEK.TD 2001只有Firmware在3.08版本以上才支持此功能，所以低版本的用戶需要對Firmware進行升級。

　

WinGate多服務器方式

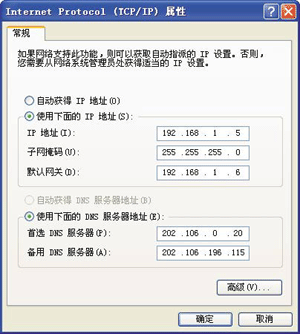

在安裝WinGate軟件之前，您同樣需要設置計算機的網絡參數，具體如圖3所示。在與圖1對比后我們發現，在網絡屬性設定時，WinGate多服務器方式與純硬件方式略有不同，主要體現在網關地址的設置上。由于WinGate多服務器方式可以把局域網中的任何一臺計算機當做ADSL共享服務器，也就是每臺計算機都可以充當網關的角色，所以網關地址就是除本身IP地址之外的網絡中其他PC的IP地址。例如，網絡中有3臺計算機，IP地址依次分別為192.168.1.5、192.168.1.6、192.168.1.7。那么，IP地址為192.168.1.5的計算機網關地址應該為192.168.1.6和192.168.1.7，依此類推。

　

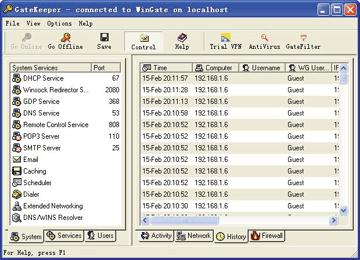

接下來，就是要安裝WinGate軟件了。WinGate是老牌的連接共享軟件，地址為http://www.deerfield.com，目前的最新版本為5.02版，我們將以此為例進行介紹。WinGate 5.02功能十分強大(其主界面如圖4所示)，同時在安全性和可管理性方面的設計也相當完備。WinGate的配置也并不像想象中那樣復雜，只要簡單的幾個步驟即可完成。如果您是一位應用水平頗高的用戶，也許可以從中發掘出許多特性功能。

　

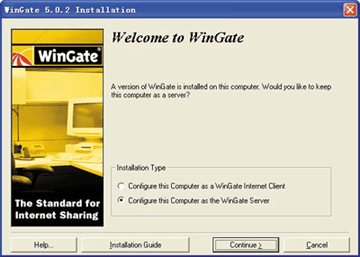

然后，就是在局域網的每臺計算機中安裝WinGate 5.02，注意在安裝時采用WinGate Server的方式(如圖5所示)，這就保證了每臺計算機都可以作為網絡中的連接服務器。在對WinGate的安裝選項設定時，建議您關閉“Email Server”和“VPN”(虛擬專用網絡)選項，這些功能對于沒有特殊需求的用戶來說很少用到，其他的選項使用缺省設置即可，注意: WinGate的缺省選項中已經自動開啟了對NAT的支持。

　

安裝完成后重新啟動計算機，此時操作系統的任務條中會出現一個“WinGate Engine Monitor”圖標，這是一個控制程序，通過它可以啟動并關閉WinGate功能，并對WinGate進行設置。此圖標的出現表示WinGate的服務已經啟動，您可以開始共享ADSL的網絡連接了。

在使用時，您可以在瀏覽器中輸入網址測試能否訪問Internet，如果可以，即說明網絡中已經有計算機來充當共享服務器，您可以共享ADSL網絡連接。如果訪問失敗，您需要使用撥號程序建立ADSL連接，這樣本機就變成了共享服務器，其他計算機通過此機來訪問Internet。另一方法是，先用撥號程序試圖建立連接，如果失敗，則說明其他計算機已經建立連接，正在擔當共享服務器，可以直接訪問Internet。

WinGate以Windows服務的方式啟動，服務的名稱為“Qbik WinGate Engine”，自動與Windows一同啟動，如果需要手動啟動或者關閉這一服務，可以選擇“控制面板”*“管理工具”*“計算機管理”，更改此項服務的屬性即可。

總結

前面講到的2種ADSL共享方式共同的特點是，使用方便且安裝簡單，十分適合小型企業和家庭用戶。筆者在Windows 2000/XP/9x/Me等不同平臺都進行了安裝測試，運行正常。需要提醒大家的是，純硬件方式比較適合包月不限時的方式，因為ADSL Modem一通電就自動連接，且斷開連接時需要通過瀏覽器訪問Firmware的設置界面才行，對于包月限時的用戶不大方便，很可能稍不注意就超過了限制時間; WinGate多服務器方式的設置和使用略為復雜，不過提供的功能也相對豐富，可管理性和安全性也比較好，除了包月限時的用戶，其他有興趣且具有一定應用水平的用戶不妨一試。

此外，由于Windows 2000/9x/Me系統不支持PPPoE方式，建議通過RASPPPOE(http://www.raspppoe.com)軟件來支持PPPoE。雖然Windows XP提供了對于PPPoE的支持，我們同樣建議您安裝可以提供更多功能的RASPPPOE。RASPPPOE軟件以協議的方式進行安裝，而創建的ADSL連接對系統來說就是一個撥號網絡連接，可以用普通的撥號程序來進行管理和記錄。

相關鏈接：NAT與Proxy

WinGate支持NAT和Proxy這2種常見的Internet共享連接方式。NAT工作原理就像是一個軟件路由器，NAT服務器替代數據發送包和接收包中的IP地址，完成數據在內網和外網的轉換。Proxy方式是先把發送數據和接收數據在Proxy服務器進行解釋，然后再發送至內網或外網。

NAT和Proxy方式兩者各有所長，具體的優缺點參見附表所示。其中，NAT更加易于使用，軟件的兼容性及運行速度更好; 而Proxy則在可配置性和安全性方面更為強大。比較而言，NAT可以說是一種“透明”網絡訪問方式，它只重寫數據包中很少的一部分，由此保證了訪問的高速度。此外，使用NAT方式幾乎無需設置客戶端應用程序，且可應用在幾乎所有常用的操作系統，例如Windows、Mac OS、UNIX和Linux等。也正是由于NAT的眾多特性，使其成為了用戶普遍選擇的Internet連接共享方式。
