巧設電路解決ADSL共享問題

　　

現在很多計算機用戶都采用幾家共享ADSL上網的方式，基本方法就是把ADSL Modem調成路由模式然后通過交換機或Hub共享上網。

一般情況下，為了使每個用戶都能隨時上網，只能采取全天24小時將交換機和ADSL Modem電源都開啟的方法，這樣做耗電不說，更重要的是使用ADSL Modem時間一長容易造成掉線，一旦這時提供服務的一方家中無人，其他幾家用戶就無法上網。為此筆者設計了一個電路解決此類問題。

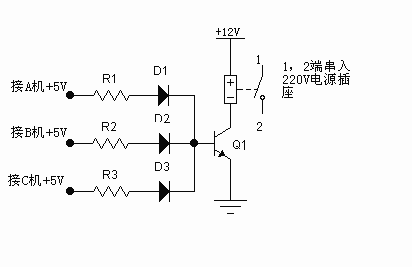

這種電路的原理如圖1所示，電路很簡單（以三家用戶共享上網為例），如果三家用戶的計算機都沒有打開時，三極管Q1截止，繼電器斷開，給ADSL Modem和交換機提供電源的插座沒有電，交換機和ADSL Modem都不能工作；當至少有一家用戶（兩家或三家原理一樣）開機時，這家用戶計算機中送出+5V的電壓通過限流電阻和二極管加至Q1基極，Q1導通，繼電器吸合，電源插座將會給交換機和ADSL Modem供電，當用戶計算機啟動后稍候片刻即可上網。如果上網過程中發生掉線的現象，只須關機后再開機即可讓ADSL Modem重新撥號上網。

圖1

為了簡化線路，可以不用另外布線傳送+5V電壓，而采用網線中沒有使用的兩對線中的一對（如棕白、棕，下面所述內容即是以這對線為例）來傳送+5V電壓，這樣做時每臺計算機中的網卡需要進行一下改造。

先檢查所用網卡8根針是否齊全（筆者使用的是8根針齊全的網卡），其次檢查網卡的第7、8針是否接入網卡電路（有的網卡這兩針空置，有的網卡這兩針通過阻容元件接地），一般來說空置更好，如果兩針通過電阻、電容元件接地，那么這些阻容元件要拆除，一般情況下這樣做對性能沒什么影響。拆除后就可以用一根細導線一頭焊第8針，另一頭焊網卡28腳BOOTROM插座的第14腳（圖2），再用另一根細導線一頭焊第7針，另一頭焊網卡28腳BOOTROM插座的第28腳（圖2），這樣就完成了用戶一端的改裝。

圖2

提供服務一端的改造也較簡單，只要在每根進來的網線距末端20cm~40cm的地方削去一小塊外皮（注意不要傷了芯線），然后挑出棕、白棕兩根芯線接入自制電路，用膠帶處理好破口，剩下的6根線按照規則壓入水晶頭（第7、第8針為空不要管它）即告完成。

所用元器件沒什么特別要求：二極管用1N4001，限流電阻用1/8W、10kΩ，Q1用一般功率管即可（筆者采用的是易找到的彩電用視放管），繼電器用直流12V微型繼電器，整個自制電路的供電采用一般的直流12V整流供電器即可。

接下來的工作就是進行調試，只要接線無誤，一般都沒有太大的問題。最后整個裝置要封裝好，既要保證人身安全，又要保證良好的散熱。
