會議也無線－無線網絡環境的構建

　　
　　筆者的單位是一家典型IT企業，經常都要開一些大小會議，會上難免要對一些數據進行展示，同時也需要訪問內部辦公網絡和互聯網絡。雖然會議室里在裝修的時候設置了兩個網絡數據借口，但是往往無法滿足會議時多人同時上網。

就算臨時添加一個小型交換機，不但要準備長長短短的網線若干條，也不能讓筆記本真正“移動”起來。試想，一個漂亮的會議室被一根根接入電腦的網線所占據，是多么糟糕的情況。難道就沒有一個好的辦公解決嗎？有，利用接入一個無線網絡，建立簡單的無線會議室就可以輕松解決，即能讓與會人員的筆記本電腦彼此通信、訪問內部和互聯網絡，還不影響美觀，真是兩全齊美，何樂而不為呢？于是，作為網管的筆者便受命于此“光榮”任務，如果你即將或者已經面臨與我同樣的問題，那就隨我們一起來打造一個簡單的無線網絡會議室。
　　
　　一、建立無線會議室前的準備工作
　　
　　1.分析當前的網絡環境
　　
　　與大多數企業網絡類似，筆者單位的網絡是由服務器、個人辦公電腦、筆記本電腦、網絡打印機等設備通過交換機或者集線器組成，如圖1所示。
　　

　

　　　　　　　　　　　　　圖1
　　
　　無線會議室創建完成的網絡就如圖2所示，
　　

　

　　　　　　　　　　　　　圖2
　　
　　各終端設備通過無線PCMCIA網卡（筆記本電腦），無線USB網卡（臺式PC）和無線接入點構成無線網絡系統。無線接入點是為使用無線網卡的移動用戶在有效的工作區提供通信服務。
　　
　　2.無線會議室需要的設備
　　
　　即然要建立一個無線會議室，那么理所當然選擇無線設備成為最重要的一個環節，普通的無線網絡設備由無線網卡和無線接入點組成。
　　
　　無線網卡
　　
　　無線網卡有多種分類方法，按位置分內置卡，外置卡；按接口不同分PCI卡、USB接口卡、筆記本專用PCMCIA網卡等。這里筆者選用的是上海貝爾的SpeedWave PCMCIA無線網卡，如圖3所示：
　　

　

　　　　　　　　　　　　　圖3
　　
　　無線接入點
　　
　　無線網絡AP（Aclearcase/" target="_blank" >ccess Point）稱為無線接入點。它的作用是提供無線和有線網絡之間的橋接。有兩種工作模式：Infrastructure模式和Ad hoc模式。在Infrastructure工作模式下，AP有一個端口和有線網絡連接，無線終端通過無線網卡與AP通信，連接到整個網絡上。在Ad hoc工作模式（對等網模式）下，無線設備之間互相通信，不與有線網絡連接。筆者選用Infrastructure工作模式，因為這種模式通過數張SpeedWave無線網絡卡及一臺SpeedWave無線接入點（AP），通過AP實現無線網絡內部及無線網絡與有線網絡之間的互通。
　　
　　這里選用的是上海貝爾的SpeedWave S6222 802.11b無線接入點，如圖4所示：
　　

　

　　　　　　　　　　　　　圖4
　　
　　二、無線設備連接
　　
　　當準備工作做好以后，我們就可以開始動連接硬件了，其安裝步驟如下：
　　
　　步驟1 將無線接入點（AP）安放在事先規劃好的環境中的固定位置上，使其能覆蓋目標區域。
　　
　　步驟2 將無線接入點（AP）與有線網絡連接。
　　
　　步驟3 通網線及電源，并調整好天線的方向。
　　
　　步驟4 進行現場測試，主要是測試覆蓋范圍及信號強度是否滿足要求?？筛鶕y試的情況對AP的位置進行適當的調整。在AP的面板上有三個LED燈，如果安裝正確的話，PWR（電源）與LNK（以太網絡）會亮起，且ACT（無線網絡）會以每秒至少十次的速率閃爍。
　　
　　三、配置無線接入點
　　
　　AP的配置主要包括IP地址、頻道、指定ESSID（為了保證無線網卡在不同的AP之間漫游，需要為這些AP設置相同的ESSID，否則，將無法支持漫游。同樣，網卡的ESSID需要設置成與AP的ESSID相同，否則將無法接入）和設置存取控制列表ACL和WEP加密。其中IP地址、頻道及ESSID的設置都需要利用AP Manager，AP Manager提供一個管理無線網絡的界面。系統管理員可以使用AP Manager從一個地點來控制多個Access Points。通過SNMP（簡單網絡管理協議）對Access Point做遠程升級。
　　
　　1. 安裝AP Manager
　　
　　安裝AP Manager時只需要AP自帶的光盤放入驅動器，運行Setup.exe文件，然后按照提示進行即可完成。
　　
　　1.認識AP Manager主窗口
　　
　　AP Manager的主窗口如圖5所示。
　　

　

　　　　　　　　　　　　　圖5
　　
　　窗口左邊的樹狀控制圖顯示出一份目錄，它包含所有WLANs（Wireless LANs）及WLAN所屬的Access Point?？梢允褂脝螕?、雙擊、拖曳等方式來了解Access Point的內容或指定Access Point給其他的WLAN等功能。
　　
　　WLAN的名稱（或稱ESSID）是用來識別WLAN的?？蛻舻挠嬎銠C可以自由地在相同名稱（或稱ESSID）的Access Points之間切換。因此所有名稱相同的Access Points都應該有完全相同的保密配置。保密功能可以從WLAN Security菜單項來管理。
　　
　　Access Point屬性頁位于界面的右邊，主要是用來選擇每一個Access Point的無線頻道。
　　
　　2. 初次對AP進行配置
　　
　　因為我們是第一次對一個AP進行配置，所以需要按以下步驟進行：
　　
　　步驟1 如果的網絡是采用DHCP的方式。先將網線連接至Access Point，再接上電源線，并確保電源打開。AP將會自動激活并立刻工作。若只想使用Access Point的缺省配置值（頻道為6，ESSID為“default”），這樣就可以使用了。
　　
　　步驟2 如果網絡需要指定IP地址，先將網線連接至AP，確保網線連通，并確定沒有DHCP或BOOTP服務器在運行。
　　
　　步驟3 將電源線連接至AP，開啟電源。
　　
　　步驟4 第一次配置時，需通過有線的方式進行配置，因此，首先確保運行AP Manager的計算機與AP被連接到了同一個網絡內，且該計算機的有線連接的網絡屬性中的IP地址設置成與AP相同的地址段。例如，如果AP的IP地址需要設置成192.168.0.X，則請將計算機的IP地址設置成182.168.0.y。
　　
　　步驟5 選擇“開始” →“程序” →“AP Manager”，出現AP Manager的主窗口。點擊圖標，點擊“下一步”按鈕，又將出現如圖7所示的窗口。并且，系統將會自動搜索AP。
　　

　

　　　　　　　　　　　　　圖6
　　
　　步驟7 如果系統自動搜索到AP，則將出現如圖7所示的窗口。這時，可以直接跳到步驟（10）進行配置。但在通常情況下，如果首次配置AP，則系統將不能發現AP的存在，這主要是由于AP的IP地址不在現有網段之內造成的。此時，需要手動加入AP。
　　

　

　　　　　　　　　　　　　圖7
　　

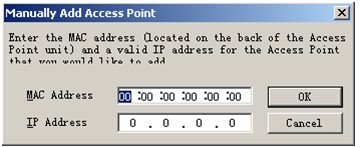

　　步驟8 點擊圖7中的“add manually”按鈕，將會出現如圖8的對話框，只需輸入AP背面標簽上所示的MAC地址及指定給AP的IP地址，然后點擊“OK”。
　　

　

　　　　　　　　　　　　　圖8
　　
　　步驟9 如果成功，將會出現如圖9所示的界面。如果不成功，則主要可能是因為IP地址沖突造成的，這時，請試用其他的IP地址，重新再添加一次；也可能是由于你的計算機的IP地址與分配給AP的IP地址不處于同一個網段，這時，請更改你的計算機的IP地址，使之處于同一網段內。
　　

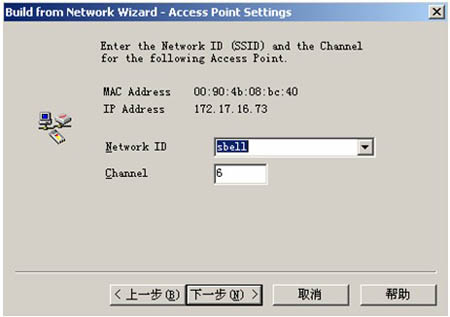

　　步驟10 如果步驟（9）成功，可點擊圖9中的“下一步”，出現如圖10所示的對話框。
　　

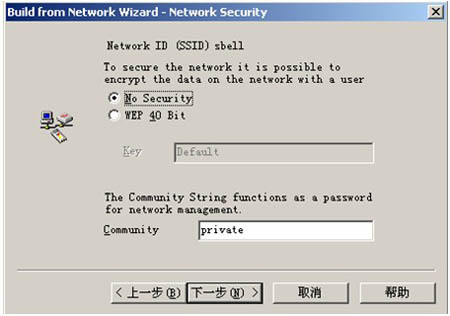

　　步驟11 輸入Network ID（即ESSID）并選擇頻道（可在1~11中進行選擇），然后點擊“下一步”，出現如圖11所示的對話框。
　　

　

　　　　　　　　　　　　圖9
　　

　

　　　　　　　　　　　　圖10
　　

　

　　　　　　　　　　　　圖11
　　
　　步驟12 可以先不做更改，直接點擊“下一步”。
　　

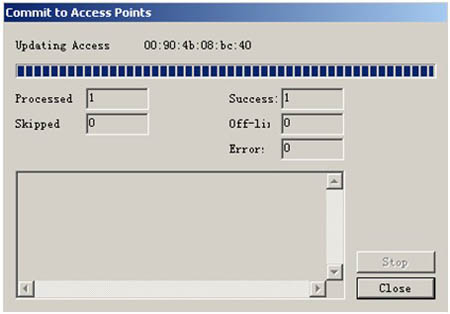

　　步驟13 單擊“完成”，又將彈出如圖12所示的窗口。
　　

　

　　　　　　　　　　　　　圖12

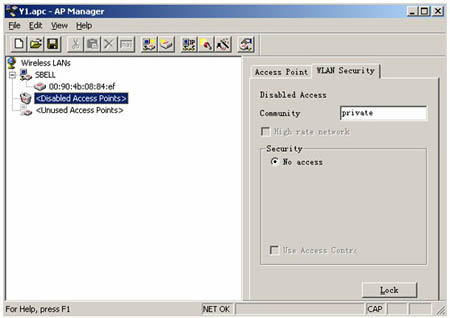

　　步驟14 單擊“Close”，即完成對AP的設置，會看到配置成功后的AP Manager的主窗口如圖13所示?？梢酝ㄟ^選中AP，來更改AP的參數及其他配置。
　　

　

　　　　　　　　　　　 圖13
　　四、無線網卡的安裝
　　
　　筆者使用的是S6220 802.11b PCMCIA無線網卡，在S6220 PCMCIA無線網卡上有Link指示燈。在Ad-Hoc模式下，指示燈將始終處于慢閃狀態；在Infrastructure模式下，指示燈在正常時是常亮的，慢閃則表示異常。在這里我們就不詳細講解安裝無線網卡的步驟了。
　　
　　五、如何測試連接成功
　　
　　好了，無線網卡安裝完成之后，我們可以利用無線網卡自己的管理軟件測試一下連接是否正常。按照以下“三看”方法 ，如果都無誤的話，那么相信你的無線網絡已經暢通無阻了。
　　
　　1.查看連接圖標
　　
