無線局域網基礎知識：用信號源和場強儀（功率計）測試天線駐波

　　
　　天線測試電氣參數最重要的是兩個增益（方向圖）和駐波。方向圖一般取決于設計和加工，在生產過程中多為抽測。駐波則都需要測量，駐波好，說明射頻功率已經進入輻射器，也可以認為發射到空間去了。所以天線的考量以駐波為首要指標，方向圖可以抽測。方向圖的測試需要一個好的環境（微波暗室）。這里就天線駐波的測量提出一個成本較低的方法，當然正規的測量最好還是網絡分析儀。
　　
　　 測試儀表：
　　
　　 信號源一臺，功率計一臺，3db定向耦合器一個。
　　

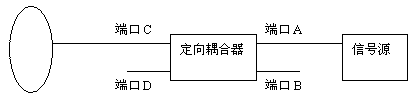

　　 連接如下圖：
　　知識：用信號源和場強儀（功率計）測試天線駐波" />

　　測試環境最好在一個較為開闊的地方，不要讓反射信號太多的影響測量結果。
　　
　　 1 將信號源打開并射定頻率為測試頻率，功率0dbm左右。
　　
　　 2 在端口B、D上接匹配負載，用功率計測量端口C的輸出功率記為P1。
　　
　　 3 將天線接上，在端口D接匹配負載，測量端口B的功率記為P2。
　　
　　 這樣天線端口的 return loss = P1-P2-3 （db）
　　
　　 return loss 與 駐波之間的關系大約如下表：
　　
　　 Return loss (db) _______VSWR
　　 14 _____________________1.5
　　 15.6 ___________________1.4
　　 17.7 ___________________1.3
　　 20.8 ___________________1.2
　　 26.4 ___________________1.1
　　
　　 一般天線的駐波應達到1.3以下。
　　
　　 測量的誤差取決于功率計的精度、耦合器的隔離度等指標。
