思科Catalyst1900交換機上速配VLAN

　　

　　一、VLAN的特點
　　VLAN具有如下特點:
　　分段性，可根據部門，功能和項目來劃分成不同的網段；
　　靈活性，組成VLAN的用戶不用考慮物物理位置，同一個VLAN也可以跨越多個交換機；
　　安全性，通過廣播域的分隔，使每個邏輯的VLAN就象一個獨立的物理橋，提高了網絡的性能和安全，但不同的VLAN間的通訊需要經過路由器來連接。
　　二、基本的VLAN配置
　　1、單個交換機VLAN配置
　　當不使用VTP協議時，交換機應該配置成VTP transparent(透明模式)，此時交換機VLAN的配置主要包括如下內容：
　　?使用全局命令，啟用VTP的transparent 模式；
　　?使用全局命令定義每個VLAN的編號（必須的）和相應的名稱（可選的）；
　　?使用接口子命令，將每個端口分配到相應的VLAN。
　　　
　　假定有如圖1所示的交換機劃分的三個VLAN，其配置如下：
　　switch(config)#vtp transparent domani dummy
　　switch(config)#vlan 2 name VLAN2
　　switch(config)#vlan 3 name VLAN3
　　switch(config)#interface e 0/5
　　switch(config-if)#vlan-membership static 2
　　switch(config)#interface e 0/6
　　switch(config-if)#vlan-membership static 2
　　switch(config)#interface e 0/7
　　switch(config-if)#vlan-membership static 2
　　switch(config)#interface e 0/8
　　switch(config-if)#vlan-membership static 2
　　switch(config)#interface e 0/9
　　switch(config-if)#vlan-membership static3
　　switch(config)#interface e 0/10
　　switch(config-if)#vlan-membership static3
　　switch(config)#interface e 0/11
　　switch(config-if)#vlan-membership static3
　　switch(config)#interface e 0/12
　　switch(config-if)#vlan-membership static3
　　在以上的配置中，讓大家覺得奇怪的是沒有配置VLAN1，這沒有關系，因為它是自動配置的，而且任何沒有指定靜態VLAN配置的端口都被認為是在VLAN1中的，同樣交換機的地址也被認為是在VLAN1的廣播域中。
　　在配置完成后，可以使用”show vlan vlan#”命令來顯示一個特定的VLAN信息，驗證VLAN的參數，例如：
　　switch#show vlan 3
　　2、多個交換機的配置
　　 為了允許VLAN跨越多個交換機，這就必須配置主干(trunk)來連接這些交換機。Cisco要求在這種主干鏈路上使用諸如ISL的主干協議，于是啟用主干協議的命令就是trunk。
　　使用trunk接口配置命令將一個快速以太網接口設置成主干模式，在Cisco Catalyst 1900交換機上有兩個快速以太網接口fa0/26和fb0/27。在使用動態交換鏈路協議(DISL)為ISL時，啟用和定義主干協議類型可以靜態和動態地進行。trunk接口配置命令的語法如下：
　　switch(config)#trunk [on/off/desirable/auto/nonnegotiate]
　　?on--將端口配置成永久的ISL主干模式，并與連接設備協商將鏈路轉換成主干模式；
　　?off--禁止端口的主干模式，并與連接設備協商將路轉換成非主干模式；
　　?desirable--觸發端口進行協商，將鏈路從非主干模式轉換成主干模式；如連接設備在 on,desirable或auto狀態下，此端口將和主干進行協商，否則該端口為非主干端口；
　　?auto--只有在連接設備是on或desirable狀態下才使端口變為主干；
　　?nonnegotiate--將端口配置成永久的主干模式，并且不和對方協商。
　　在實際工作中，可根據配置參數的選項，設置成相應的模式。
　　　
　　圖2

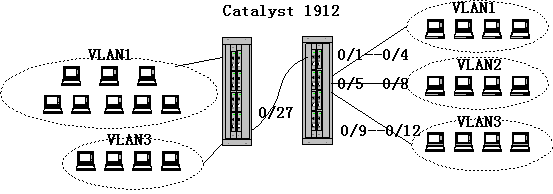

　　圖2是有兩個交換機組成三個VLAN的配置示例，其配置如下：
　　switch1(config)#interface e fa 0/26
　　switch1(config-if)#trunk on
　　switch1(config-if)#vlan-membership static 1
　　switch1(config-if)#vlan-membership static 2
　　switch1(config-if)#vlan-membership static 3
　　switch1(config)#interface e fb 0/27
　　switch1(config-if)#trunk on
　　switch1(config-if)#vlan-membership static 1
　　switch1(config-if)#vlan-membership static 2
　　switch1(config-if)#vlan-membership static 3
　　注意：兩個快速以太網端口上不但被配置為主干有效，而且3個VLAN都被靜態地配置到這些端口上，通過同時配置這些VLAN，交換機將主干端口當成這些VLAN的一部分，當然網絡中的路由器也必須配置成支持ISL。
　　為驗證主干配置和VLAN端口分配情況，可使用“show trunk a/b“和”show vlan-membership”。其中a /b分別代表快速以太網端口0/26和0/27。
　　三、使用VTP配置VLAN
　　1、VTP作用
　　交換機通過VTP定時（每5分鐘）或實時（當交換機的參數有改變時），向同一管理域進行多點傳送公共管理域消息，并通過同一管理域同步所配置VLAN的識別信息(在網絡較大時作用明顯)，支持混合介質(FDDI、ATM等)，精確跟蹤VLAN的增、減、更名等實時情況。VTP為第二層信息協議，主要是維護配置的一致性。缺省情況下交換機處于non-management-domain狀態，其VLAN信息不會宣告出去。通過設置VTP Pruning (缺省為關狀態)，增加可用帶寬。
　　2、VTP三種模式：Server(缺省)、Client、Transparent
　　?Server：創建、更改和刪除VLAN以及用于整個VTP域的其它配置參數，這些消息被依次傳到相同域中的VTP客戶，VLAN配置信息存于NVRAM
　　?Client：VLAN配置信息不存于NVRAM，當在VTP的客戶也不能創建、更改和刪除VLAN，只能同步收到的VLAN信息
　　?Transparent：當交換機不需要或不想加入VTP時，主要是用作本地管理，不與其它交換機共享VLAN信息，但仍可以將VTP通告轉送到其它交換機。
　　3、VTP裁剪
　　由于ISL主干線路承載了所有VLAN的流量，因此，有些流量可能不必廣播到在無需運載它們的鏈路上,VTP裁剪使用VLAN通告來決定什么時候該主干連接不需要泛洪式的傳輸，缺省的情況下，主干連接運載此VTP管理域中的所有VLAN流量，而在實際工作中，有些交換機交不必將本地端口配置到每個VLAN中，這樣啟用VTP配置就成為必要。
　　4、使用VTP配置VLAN
　　對Catalyst 1900交換機，默認的VTP配置參數如下：
　　?VTP域名：None（無）
　　?VTP模式：Server（服務器）
　　?VTP口令：None（無）
　　?VTP裁剪：Disabled（禁止）
　　?VTP陷阱：Enabled（啟用）
　　VTP域名可以指定或學習到，缺省的情況下是不設置的。如果缺省配置收到一個有域名的VTP通告，它就會使用該域名；如果交換機已配置了域名，又收到一個域名通告，則會忽略。
　　VTP和管理域可以設置口令，但在域中的所有交換機必須輸入相的口令，否則VTP將不能正常工作。
　　VTP服務器上的VTP裁剪的啟用和禁止將會傳播到整個管理域中，如果VTP裁剪啟用，除VLAN1上的所有VLAN將被裁剪。

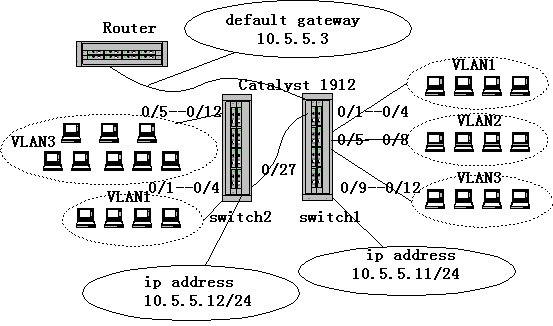

　　假定有如圖3的VLAN連接，具體配置如下：
　　?作為VTP服務器交換機1的配置
　　switch1#configure terminal
　　switch1(cofig)#ip address 10.5.5.11 255.255.255.0
　　
　　圖3
　　switch1(cofig)#ip defaul-gateway 10.5.5.3
　　switch1(cofig)#vtp server domain Hartsfield purning enable
　　switch1(cofig)#vlan 2 name vlan2
　　switch1(cofig)#vlan 3 name vlan3
　　switch1(cofig)#interface e 0/5
　　switch1(cofig-if)#valn-membership static 2
　　switch1(cofig)#interface e 0/6
　　switch1(cofig-if)#valn-membership static 2
　　......
　　switch1(cofig)#interface e 0/9
　　switch1(cofig-if)#valn-membership static 3
　　switch1(config)#interface e fa 0/26
　　switch1(config-if)#trunk on
　　switch1(config-if)#vlan-membershi static 1
　　......
　　switch1(config)#interface e fb 0/27
　　switch1(config-if)#trunk on
　　switch1(config-if)#vlan-membershi static 1
　　......
　　?作為VTP客戶交換機2的配置
　　switch2#configure terminal
　　switch2(cofig)#ip address 10.5.5.12 255.255.255.0
　　switch2(cofig)#ip defaul-gateway 10.5.5.3
　　switch2(cofig)#vtp client
　　switch2(cofig)#interface e 0/5
　　switch2(cofig-if)#valn-membership static 3
　　switch2(cofig)#interface e 0/6
　　switch2(cofig-if)#valn-membership static 3
　　switch2(cofig)#interface e 0/7
　　switch2(cofig-if)#valn-membership static 3
　　switch2(cofig)#interface e 0/8
　　switch2(cofig-if)#valn-membership static 3
　　switch2(cofig)#interface e 0/9
　　switch2(cofig-if)#valn-membership static 3
　　......
　　switch2(config)#interface e fa 0/27
　　switch2(config-if)#trunk on
　　switch2(config-if)#vlan-membershi static 1
　　switch2(config-if)#vlan-membershi static 3
　　注意：在交換機2配置中沒有域名，這可能通過第一個通告學習到；
　　在交換機2配置中無須對VLAN進行定義，而且在VTP客戶模式下是不能定義的。
　　在交換機1中裁剪被啟用，VTP從交換機2中裁剪VLAN2，因交換機2中沒有VLAN2端口。
　　為了驗證新的配置或了解VTP的配置信息可以使用命令：
　　switch1#show vtp
　　五、VLAN配置概要
