Android控件TextView的實現原理分析

　　在前面一個系列的文章中，我們以窗口為單位，分析了WindowManagerService服務的實現。同時，在再前面一個系列的文章中，我們又分析了窗口的組成。簡單來說，窗口就是由一系列的視圖按照一定的布局組織起來的。實際上，每一個視圖都是一個控件，這些控制可以將自己的UI繪制在窗口的繪圖表面上，同時還可以與用戶進行交互，即獲得用戶的鍵盤或者觸摸屏輸入。在本文中，我們就詳細分析窗口控件的上述實現原理。

　　老羅的新浪博客：http://weibo.com/shengyangluo，歡迎關注!

　　由于Android系統提供的控件比較多，因此我們只能挑一個比較有代表的控件進行分析。這個比較有代表性的控件便是TextView，其它的一些基礎控件，例如Button、EditText和CheckBox等，都是直接或者間接地以它為父類的。每一個控件的實現都是相當復雜的，不過基本上都是一些細節問題，而且不同的控件有不同的實現細節，因此，本文并不打算詳細地分析TextView的具體實現，而是從所有控件為了實現自己的功能而需要的東西出發，去分析TextView的實現框架。

　　那么，控件為了實現自己的功能而需要的東西是什么呢?有兩個材料是必不可少的。第一個材料是畫布，第二個材料是用戶輸入。有畫布才能繪制UI，而有用戶輸入才能與用戶進行交互。因此，接下來我們主要分析TextView的繪制流程，以及它獲得用戶輸入的過程。用戶輸入主要包括鍵盤輸入以及觸摸屏輸入，本文主要關注的是鍵盤輸入。觸摸屏輸入與鍵盤輸入的獲取過程是類似的，讀者如果有興趣的話，可以參照本文的內容來自己研究一下。

　　從前面Android應用程序窗口(Activity)實現框架簡要介紹和學習計劃這個系列的文章可以知道，應用程序窗口，即Activity窗口，是由一個PhoneWindow對象，一個DecorView對象，以及一個ViewRoot對象來描述的。其中，PhoneWindow對象用來描述窗口對象，DecorView對象用來描述窗口的頂層視圖，ViewRoot對象除了用來與WindowManagerService服務通信之外，還用來接收用戶輸入。窗口控件本身也是一個視圖，即一個View對象，它們是以樹形結構組織在一起形成整個窗口的UI的。為了簡單起見，本文假設要分析的TextView控件是直接以窗口的頂層視圖為父視圖的，即以DecorView為父視圖，如圖1所示：

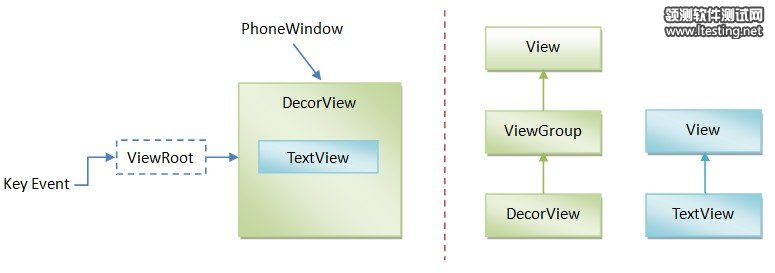

　　圖1 窗口結構示意圖以及DecorView、TextView的類關系圖

　　圖1顯示的是一個包含了TextView控件的Activity窗口的結構示意圖以及DecorView、TextView的簡單類關系圖，從中可以看出：

　　1. 用戶輸入首先是由ViewRoot接收，然后再分發給TextView處理;

　　2. DecorView是一個視圖容器，因此，它是從ViewGroup繼承下來，而ViewGroup本身又是從View繼承下來的;

　　3. TextView是一個簡單視圖，因此，它是直接繼承了View。

　　接下來，我們就以圖1所示的Activity窗口為例，來分析TextView控件的UI繪制框架及其獲得鍵盤輸入的過程。

　　一. TextView控件的UI繪制框架

　　從前面Android應用程序窗口(Activity)的測量(Measure)、布局(Layout)和繪制(Draw)過程分析一文可以知道，Activity窗口的UI繪制操作分為三步來走，分別是測量、布局和繪制。

　　1. 測量

　　為了能告訴父視圖自己的所占據的空間的大小，所有控件都必須要重寫父類View的成員函數onMeasure。

　　TextView類的成員函數onMeasure的實現如下所示：

　　[java] view plaincopyprint?

　　public class TextView extends View implements ViewTreeObserver.OnPreDrawListener {

　　......

　　@Override

　　protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

　　int widthMode = MeasureSpec.getMode(widthMeasureSpec);

　　int heightMode = MeasureSpec.getMode(heightMeasureSpec);

　　int widthSize = MeasureSpec.getSize(widthMeasureSpec);

　　int heightSize = MeasureSpec.getSize(heightMeasureSpec);

　　int width;

　　int height;

　　//計算TextView控件的寬度和高度

　　......

　　setMeasuredDimension(width, height);

　　}

　　......

　　}

　　public class TextView extends View implements ViewTreeObserver.OnPreDrawListener {

　　......

　　@Override

　　protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {

　　int widthMode = MeasureSpec.getMode(widthMeasureSpec);

　　int heightMode = MeasureSpec.getMode(heightMeasureSpec);

　　int widthSize = MeasureSpec.getSize(widthMeasureSpec);

　　int heightSize = MeasureSpec.getSize(heightMeasureSpec);

　　int width;

　　int height;

　　//計算TextView控件的寬度和高度

　　......

　　setMeasuredDimension(width, height);

　　}

　　......

　　}

　　這個函數定義在文件frameworks/base/core/java/android/widget/TextView.java中。

　　參數widthMeasureSpec和heightMeasureSpec分別用來描述寬度測量規范和高度測量規范。測量規范使用一個int值來表法，這個int值包含了兩個分量。

　　第一個是mode分量，使用最高2位來表示。測量模式有三種，分別是MeasureSpec.UNSPECIFIED(0)、MeasureSpec.EXACTLY(1)、和MeasureSpec.AT_MOST(2)。

　　第二個是size分量，使用低30位來表示。當mode分量等于MeasureSpec.EXACTLY時，size分量的值就是父視圖要求當前控件要設置的寬度或者高度;當mode分量等于MeasureSpec.AT_MOST時，size分量的值就是父視圖限定當前控件可以設置的最大寬度或者高度;當mode分量等于MeasureSpec.UNSPECIFIED時，父視圖不限定當前控件所設置的寬度或者高度，這時候當前控件一般就按照實際需求來設置自己的寬度和高度。
