Visual Studio 2010中的順序圖

　　對于Visual Studio2010Beta2中的順序圖，下面會從SequenceDiagram的定義開始講起。然后是逐一分析VisualStudio2010順序圖的應用與實例。希望對大家有所幫助。

　　關于順序圖

　　順序圖表示了對象之間傳送消息的時間順序。每一個類元角色用一條生命線來表示即用垂直線代表整個交互過程中對象的生命期。生命線之間的箭頭

　　連線代表消息。順序圖可以用來進行一個場景說明即一個事務的歷史過程。

　　順序圖的一個用途是用來表示用例中的行為順序。當執行一個用例行為時，順序圖中的每條消息對應了一個類操作或狀態機中引起轉換的觸發事件。

　　我們主要看VS2010中為我們提供的順序圖，下面是對應的工具箱：

　　1.Lifeline生命線，表示序列中，建模的角色或對象實例，可通過設置其Actor屬性是否為true來確定它是一個角色還是對象實例。

　　2. 消息，包括：

　　2.1 Synchronous 同步消息

　　2.2 Asynchronous 異步消息

　　3. Create 用來創建生命線元素和實例。

　　4. Comment 注釋標簽(與其它圖形中的相似)

　　5. Comment Link 注釋鏈接線(與其它圖形中的相似)

　　6. Interaction Use 交互應用，用于創建一個可復用的序列，或創建其它序列的一個引用

　　CombinedFragment 組合碎片

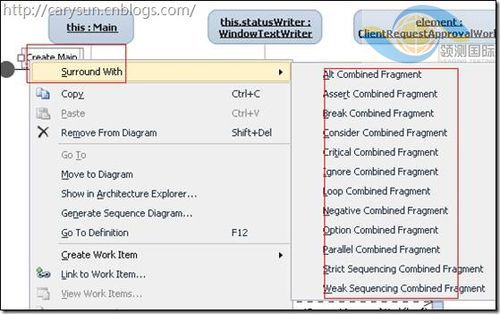

　　可以幫助我們完成判斷，循環等功能，下圖為VS2010中對應的支持：

　　從代碼生成順序圖

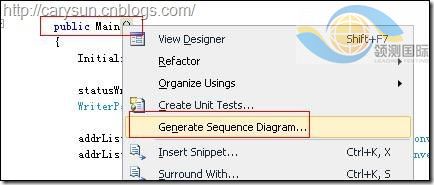

　　1. 在方法右鍵可以看到生成順序圖的菜單：

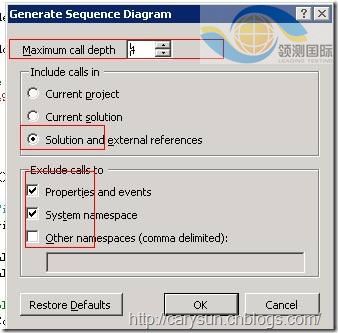

　　2.下面是一些設置：
