　　文章將主要介紹Visual Studio DSL的一些基本的知識，包括域類，域關系，圖形符號，圖形映射等，雖然這些東西看起來有些抽象，但是其是開發我們自己的Visual Studio DSL之前必須要掌握的。

　　Vistual Studio DSL是微軟針對特定領域開發而專門設計的，其主要作用是允許開發人員自行設計專屬的圖形化工具，DSL是微軟為特定領域開發的方面會用到的工具。

　　在前幾節中，我們以創建的默認項目介紹了Visual Studio DSL的一些基本的知識，包括域類，域關系，圖形符號，圖形映射等，這些東西看起來可能會有些抽象，和我們第二節介紹的需求還沒有直接關系，不過這些概念確實我們開發我們自己的Visual Studio DSL之前必須要掌握的。

　　如果你對我們將要做的這個實際的案例的需求并不是很了解，請仔細需求一下我們這個狀態機的需求.如果你第一次看這一系列，或者是對這些基礎概念還不是很熟悉，建議你看一下前面的幾節基礎知識。首先，按照第三節創建一個Minimal Lanauge模板項目，打開DSLDefinition.DSL文件：

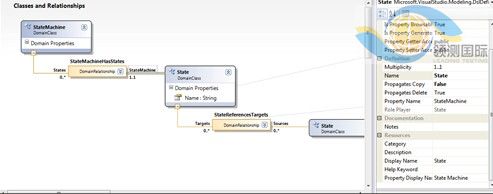

　　1. 把根域類ExampleModel的名稱修改StateMachine.同時簽入關系ExampleModelHasElements也會自動重命名為StateMachineHasElements.

　　2. 修改域關系StateMachineHasElements左側的域角色Elements的屬性名(Property Name 注意不是修改Name--域角色名)改成States.同時簽入關系StateMachineHasElements自動更新為StateMachineHasStates. [你也可以直接在域角色上點擊修改,因為圖的域角色上顯示的是屬性名而非角色名).

　　3. 修改域關系StateMachineHasStates的右側已經更名的域角色StateMachine，修改屬性Name為State.[注意,這里修改的是Name,而不是Property Name].

　　4. 修改域類ExampleElement的Name為State。

　　注意這里是基于模板項目進行更改,當然,你也可以刪除這些自動生成的域類而是全新重新添加.另外或許你對這里的屬性名(property name)和域角色名(name)有些迷惑,請看前面的詳細區分。其實到這一步我們已經完成了狀態機與狀態之間元數據的DSL描述，接下來我們來完成狀態之間的關系。

　　5.我們可以看到，圖中的State與State之間已經是引用關系，這正是我們想要的，我們修改關系StateReferencesTargets為Transition。

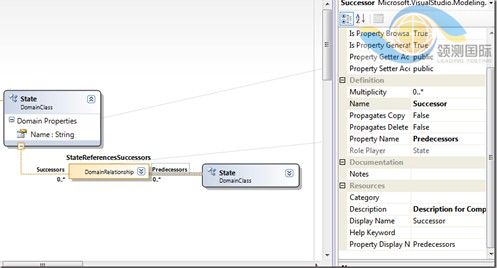

　　6.修改Targets為屬性名為Suclearcase/" target="_blank" >ccessors，域角色名為Predecessor。

　　7.修改Sources的屬性名為Predecessors,域角色名為Successor。

　　同樣，如果不是基于修改，而是重新添加域類也是完全可以的，我們接下來給域類添加一些屬性:

　　8.給域關系Transition右鍵添加域屬性(DomainProperty)Event,Condition,Action,Label.類型都為string?，F在來看一下我們的DSL,狀態機StateMachine,狀態State.State之間的有引用關系Transition,也就是我們需求中描述的轉移，它的屬性也就是狀態機元數數據---事件Event,警戒條件Condition,操作Action。
