  　結果：

　　21——修改文件;

　　22 ——給出信息L;

　　23——給出信息M。

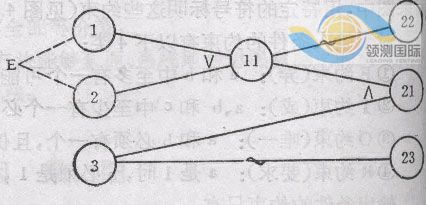

　　2) 其對應的因果圖如下：

　　11為中間節點;考慮到原因1和原因2不可能同時為1，因此在因果圖上施加E約束。

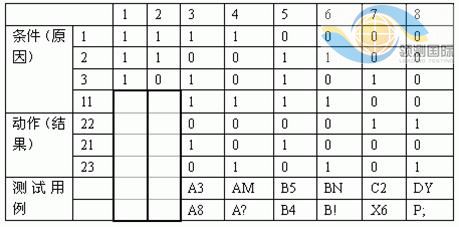

　　3) 根據因果圖建立判定表。

　　表中8種情況的左面兩列情況中，原因①和原因②同時為1，這是不可能出現的，故應排除這兩種情況。表的最下一欄給出了6種情況的測試用例，這是我們所需要的數據。

　　2. 有一個處理單價為5角錢的飲料的自動售貨機軟件測試用例的設計。其規格說明如下：若投入5角錢或1元錢的硬幣，押下〖橙汁〗或〖啤酒〗的按鈕，則相應的飲料就送出來。若售貨機沒有零錢找，則一個顯示〖零錢找完〗的紅燈亮，這時在投入1元硬幣并押下按鈕后，飲料不送出來而且1元硬幣也退出來;若有零錢找，則顯示〖零錢找完〗的紅燈滅，在送出飲料的同時退還5角硬幣。

　　1) 分析這一段說明，列出原因和結果  軟件測試　　

        原因：

　　1.售貨機有零錢找

　　2.投入1元硬幣

　　3.投入5角硬幣

　　4.押下橙汁按鈕

　　5.押下啤酒按鈕
